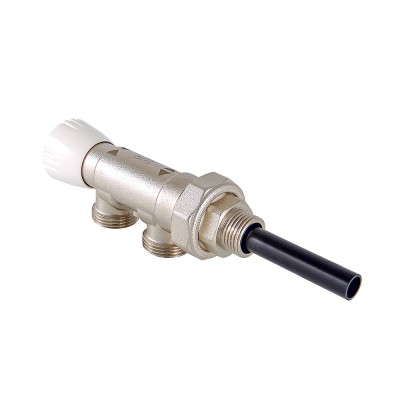

Узел инжекторный для подключения радиатора 1/2" х 100 % х 3/4, "евроконус"

(VT.025.N) Предназначен для одноточечного подключения радиатора к системе водяного отопления. Циркуляция теплоносителя в отопительном приборе обеспечивается введением в нижний коллектор зонда, который «разносит» прямой и обратный потоки по длине радиатора. Узел выпускается в исполнении 100 % – для однотрубных систем с числом радиаторов не более 5 шт. на ветке, 50 % – для однотрубных систем с числом радиаторов свыше 5 шт. на ветке.

Регулирование расхода теплоносителя через радиатор – ручным клапаном горизонтальной компоновки. Резьба присоединений – наружная. Диаметр патрубка для подключения к радиатору – 1/2". Клапан узла 100 % в полностью открытом состоянии направляет весь поток теплоносителя через отопительный прибор, в промежуточном положении часть потока направляется в байпас. Клапан узла 50 % даже в полностью открытом состоянии направляет часть теплоносителя в байпас, минуя радиатор.

Подключение труб – по стандарту «евроконус», 3/4". Рабочая температура – до 120 °С, давление – до 10 бар.
