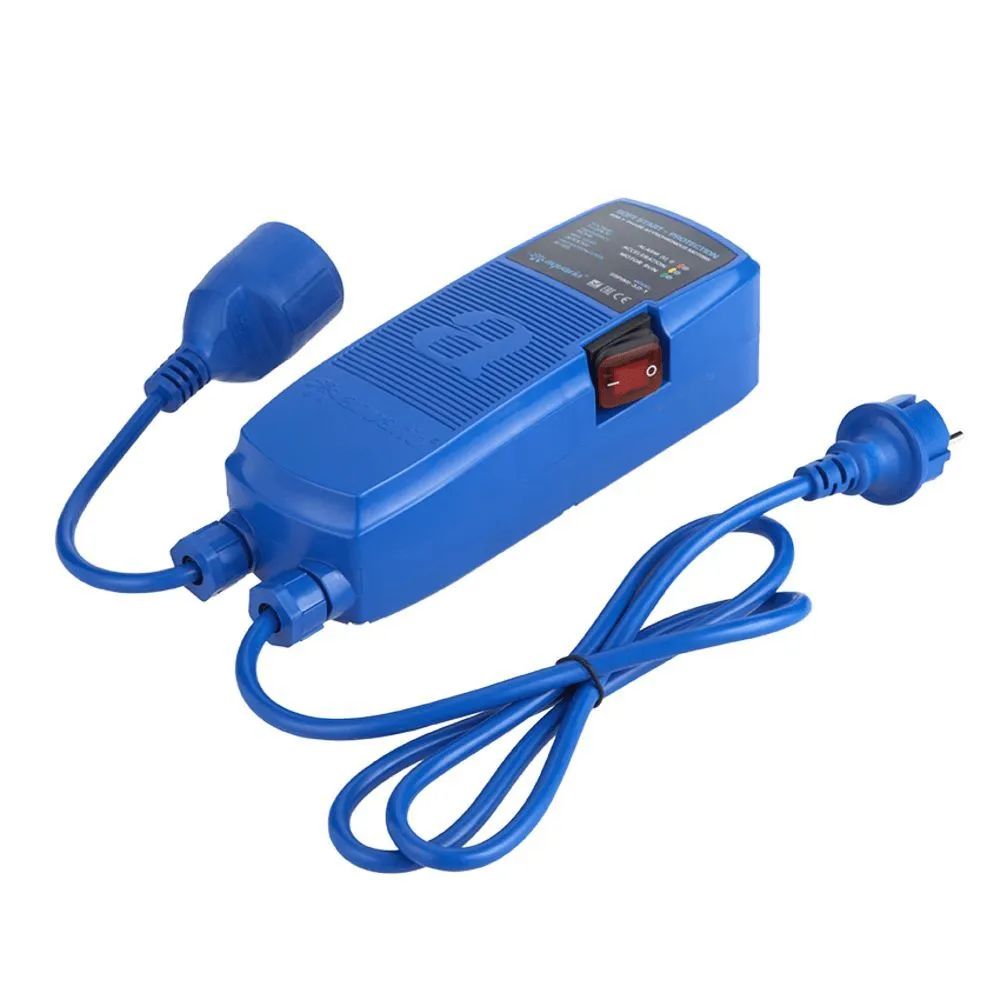

Устройство плавного пуска и защиты Aquario 6301

Область применения

Устройство плавного пуска и защиты предназначено для выполнения плавного запуска и разгона  однофазных асинхронных двигателей с рабочим конденсатором и двумя обмотками.

Подобные двигатели массово применяются в таких изделиях как бытовые станки (дерево-обрабатывающие и металлообрабатывающие), воздушные компрессоры, приводы различных устройств, водяные электронасосы и т. д.

Положительный эффект от использования:

• • Существенно уменьшается величина пускового тока, возникающего в обмотках при старте.
• • Уменьшается просадка напряжения в сети.
• • Устраняется ударная нагрузка на вал и подшипники двигателя и на соединенные с ним механизмы.
• • Продлевается срок службы изоляционных материалов обмоток двигателя, что способствует увеличению его ресурса.
• • При плавном запуске насосов исчезает резкое поднятие давления в трубопроводе — гидроудар.
• • Дополнительно устройство осуществляет защиту двигателя от низкого и высокого напряжения в сети питания и от перегрузки по току.

Технические характеристики

• • Номинальное рабочее напряжение сети: 1х230В, 50Гц
• • Рабочий ток электродвигателя: не более 13А
• • Мощность электродвигателя электрическая: не более 3000Вт
• • Время разгона до номинальной скорости: 3,5-4сек.
• • Уровень срабатывания защиты по  низкому напряжению: 160В
• • Уровень срабатывания защиты по  высокому напряжению: 260В
• • Уровни срабатывания защиты по току: 3А/5А/7А/9А/11А/13А
• • Класс защиты: IP 55
• • Исполнение: невзрывозащищенное
• • Комплектация: кабель 1,3м с вилкой, кабель 0,2м с розеткой
• • Габариты (ДхШхВ), мм: 300х90х80

Ограничения

• Макс. допустимое количество пусков (при T окр.среды 25°С и токе нагрузки не более12А): 80 в час с примерно равными интервалами.
• Температура окружающей среды при эксплуатации:  -5°C - +45°С.
• Максимальная относительная влажность окружающего воздуха:  90%.
• Не допускается попадание воды внутрь прибора.
