Термодатчик теплоносителя/ уличный (в гильзе) ZONT DS18В20

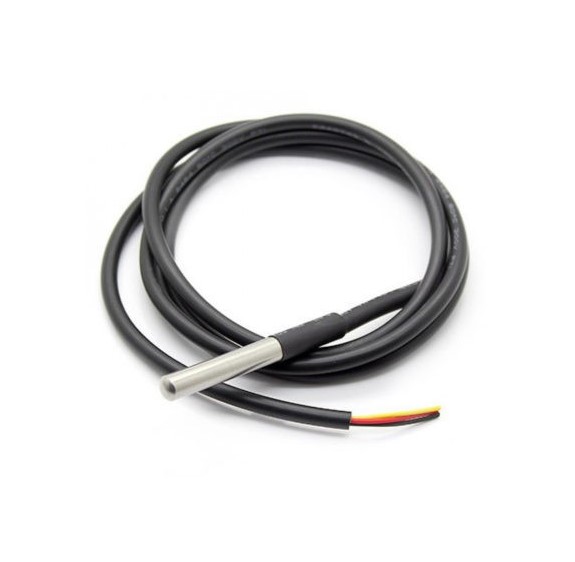

Проводной цифровой датчик температуры ZONT DS18В20 в металлической гильзе. Предназначен для измерения температуры теплоносителя системы отопления. Защищен от влаги. Не требует калибровки. Длина провода 1 м. Диапазон измеряемых температур: от -55 до +125 °C.

Особенности подключения и использования:

• Подключаются в шлейф параллельно. Всего можно подключить до 10-ти шт.;
• Удаленность последнего датчика в шлейфе не может превышать 100 м.;
• Максимально допустимое расстояние датчика от шлейфа — 0,7 м.;
• Минимально допустимое расстояние между точками подключения датчиков в шлейфе — 0,2м.;
• Нельзя подключать датчики в одну точку;
• Нельзя прокладывать шлейф с датчиками в одном кабельном канале (или в непосредственной близости) с электропроводкой помещения;
• Датчики подвержены помехам, вызываемым неисправность люминесцентных и светодиодных светильников.

Датчик трехпроводной, но подключается по двухпроводной схеме:

Необходимо соединить вместе черный и красный провод и подключить их к минусовому проводу шлейфа, а желтый провод подключается к сигнальному (плюсовому) проводу шлейфа (см. рекомендуемые подключения на приведенных ниже схемах).

Технические характеристики:

• Диапазон измеряемых температур:от -55 до +125 °C
• Погрешность измерений: не более 0,5 °C
• Точность измерений:  0,1 °C
• Калибровка: не требуется
