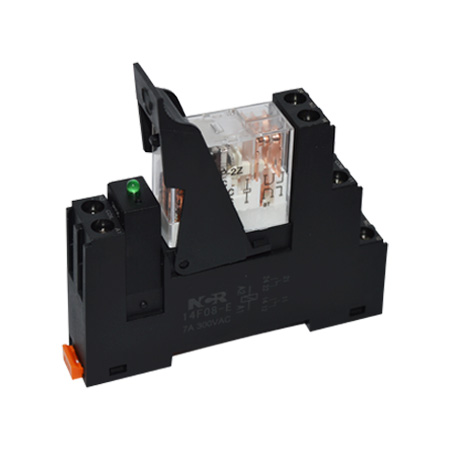

Реле промежуточное на DIN-рейку, 12V DC в сборе

Реле электромагнитное промежуточное в сборе для коммутации цепей и управления различными исполнительными устройствами.

• Управляющая обмотка – 12 В постоянного напряжения
• Исполнительные контакты:

— максимальное коммутируемое постоянное напряжение – 30 В,

— максимальное коммутируемое переменное напряжение – 277 В

• Максимальный коммутируемый ток – 5 А

Внимание! Напряжение, подаваемое на катушку реле, не должно превышать номинального напряжения 12В +10%.

В комплект входят:

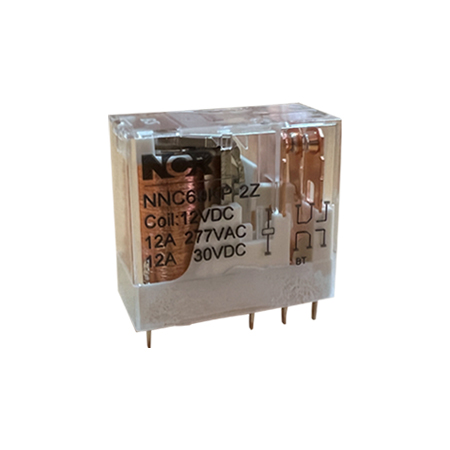

— миниатюрное реле 12V, NNV69KP-2Z-12VDC;

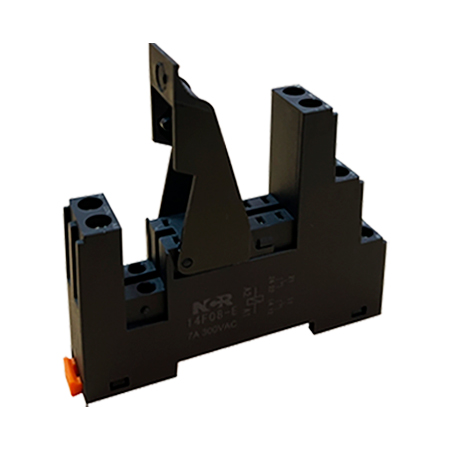

— колодка реле 14F08-E на DIN-рейку с пластиковым фиксатором;

— индикатор для колодки реле 14F08-E.



Предназначено для использования с приборами ZONT:

— SMART 2.0

— H-1V.02

— H700+ PRO

— H1000+ PRO

— H1500+ PRO

— H2000+ PRO

— С2000+

Схема подключения промежуточного реле к H1V.02

Схема подключения промежуточного реле к H1500+PRO

Схема подключения промежуточного реле к Smart 2.0



Габаритные размеры



Монтажная схема

Технические характеристики:

• Управляющая обмотка:12 В постоянного напряжения
• Макс. коммутируемое постоянное напряжение: 30 В
• Макс. коммутируемое переменное напряжение       : 277 В
• Макс. коммутируемый ток: 5 А
• Диапазон рабочих температур: -40..+75 С°
• Габаритные размеры: 80 х 75 х 15 мм
• Вес: 68 г
• Корпус, крепление: пластиковый, на DIN рейку
