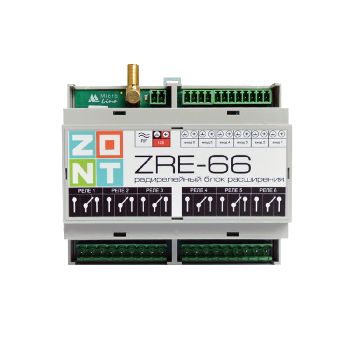

Радиорелейный блок расширения для контроллера ZONT ZRE-66

Радиорелейный блок расширения для контроллера ZONT H2000+

На объектах с многоконтурной системой отопления, где системой автоматизации могут быть охвачены несколько сооружений, для расширения аппаратных возможностей универсального контроллера ZONT H2000+ применяется радиорелейный блок расширения ZONT ZRE-66. Блок не требует отдельного программирования. При подключении к контроллеру в его настройках автоматически появляется возможность использования входов и выходов блока для реализации алгоритмов контроля и управления.

Примущества:

Радиорелейный блок расширения ZONT ZRE-66 настраивается совместно с основным контроллером. Радиоканал основного контроллера осуществляет радиомодуль МЛ-590 или МЛ-489. При правильном подключении блок определится в настройках основного контроллера, при этом отобразится серийный номер устройства. При необходимости можно изменить имя блока, присваиваемое по умолчанию. Предварительной настройки устройства не требуется.

Функциональные возможности, способы настройки блока расширения аналогичны основному контроллеру ZONT H2000+ и приведены в «Технической документации» контроллера.

Качество радиосигнала можно оценить по состоянию индикатора на корпусе блока расширения:

• три длинные вспышки – отличный Уровень радиосигнала
• две длинные вспышки – хороший Уровень радиосигнала
• одна длинная вспышка – удовлетворительный Уровень радиосигнала
• одна короткая вспышка – связь отсутствует

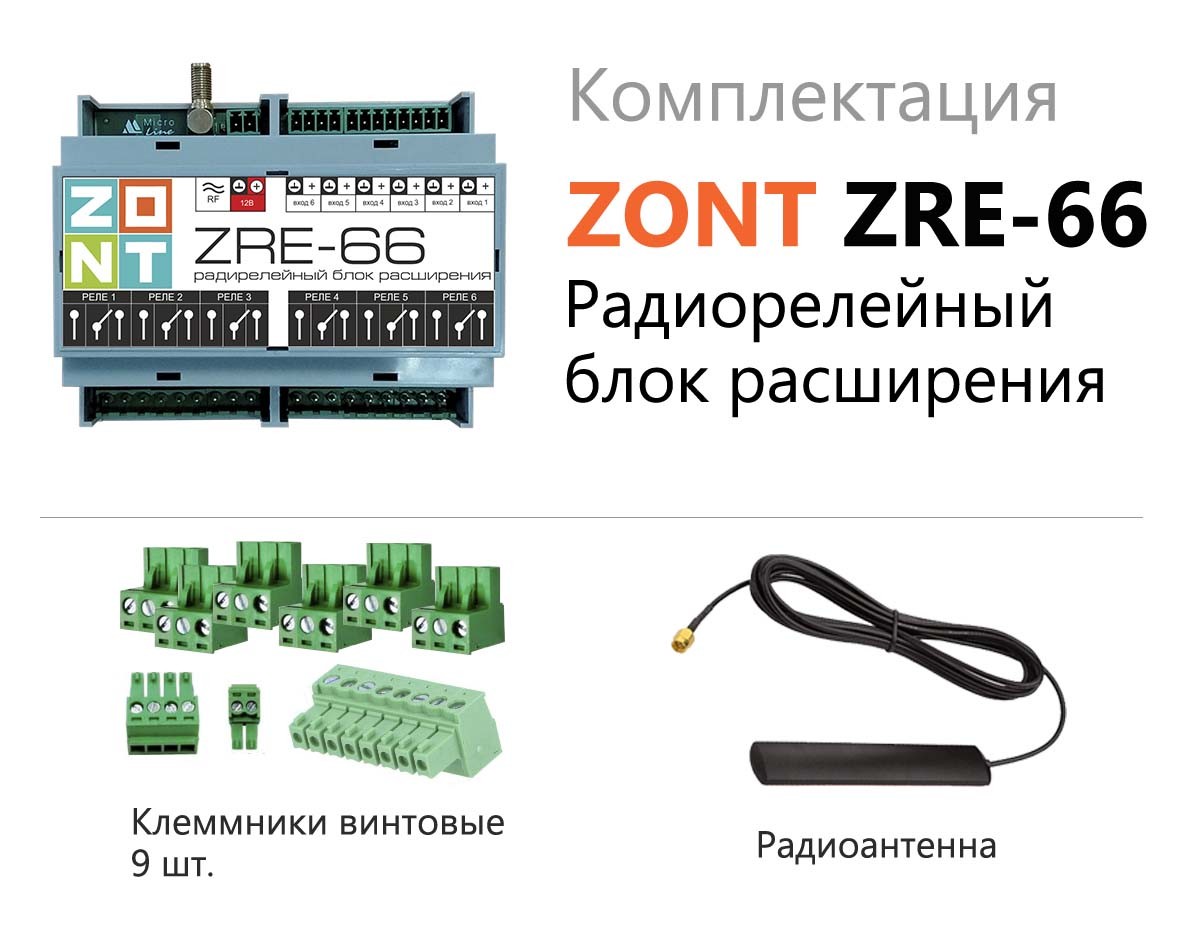

При необходимости улучшения радиосвязи рекомендуем использовать внешнюю антенну из комплекта поставки.

Технические характеристики:

Напряжение питания:

• Основное      10-28 В  от источника постоянного тока
• Резервное: опционально от внешнего АКБ 12V / 7 А/h

Аналоговые Входы:6 шт.

• Входное напряжение: 0-30 В
• Дискретность при измерении температуры датчиком NTC — 12 бит
• Дискретность при измерении напряжения (и напряжения питания/АКБ) — 0,1 В
• Погрешность 2%
• Подтяжка к цепи +3,3V через резистор 100 Ком

Релейные выходы: 6 шт.

• Номинальный ток коммутации 7А (при резистивной нагрузке)
• Коммутируемое напряжение DC (макс) 30 В
• Коммутируемое напряжение AC (пиковое) 240 В
• Максимальный ток коммутации – 3 А

Подключаемые датчики:до 20 шт. аналоговые NTC

Рабочий интервал окружающих температур: От минус 25 до плюс 70 °С

Габаритные размеры, мм: 105 х 91 х 58

Корпус, крепление: D6MG, пластиковый, с креплением на DIN-рейку
