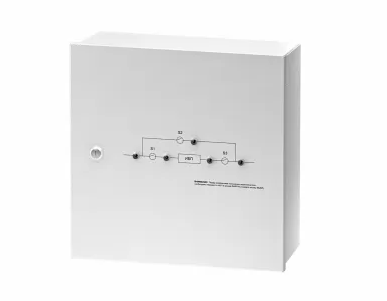

Модуль Штиль EBM-03-WCL-1PS

EBM имеет три режима работы, для каждого из которых характерно определённое состояние контактов S1, S2 и S3:

• Режим ИБП (основной) – нагрузка подключена к выходу ИБП, цепи питания ИБП подключены к питающей сети (контакты S1, S3 замкнуты, а S2 разомкнут). Данный режим является основным: нагрузка питается от инвертора ИБП, при неисправности или перегрузке инвертора внутренний электронный автоматический байпас переключает нагрузку на сеть.
• Режим СЕРВИС – нагрузка подключена к обходной сети модуля внешнего байпаса, выход ИБП отключен, цепи питания ИБП подключены к питающей сети. ИБП работает на холостом ходу (контакты S1, S2 замкнуты, а S3 разомкнут). Режим «Сервис» используется для проведения регламентных работ по техническому обслуживанию ИБП, а также для проведения пуско-наладочных работ.
• Режим ОБХОД – нагрузка подключена к обходной сети модуля внешнего байпаса, выход ИБП отключен, цепи питания ИБП отключены от питающей сети. ИБП полностью обесточен (контакт S2 замкнут, а S1, S3 разомкнуты). Режим «Обход» используется для замены токоведущих элементов или неисправного ИБП.

1ф/1ф (однофазный вход х однофазный выход)

Технические характеристики:

• Мощность, кВА: 3
• Подключаемые ИБП: ST1103SL, ST1103L
• Исполнение: настенное
• Вход: клеммы
• Выход: автоматы 1хС16, 1хС10, 2хС6, 2хС4
• Габариты (ВхШхГ), мм: 370х370х140
• Масса, кг: 6
