Модульный коллектор MKSS-40-4D (до 40 кВт, магистраль G ¾″, 4 контура G ¾″ из них 3 вертикальных)

Предназначен для обвязки настенного котла в одноэтажном частном доме до 250 м² с четырьмя потребителями и основной циркуляцией от котлового насоса.

Особенности подключения настенника для отопления двухэтажного дома без лишних насосов.

1. Остаточных напорных характеристик встроенного в котел циркуляционного насоса должно хватать для прокачки всей системы.
2. Если система имеет переменное сопротивление (термоголовки на радиаторах, зональная автоматика теплых полов) то встроенный насос должен быть с частотным регулированием.
3. Конструкция теплообменника котла должна обеспечивать работу на минимальной циркуляции, например когда весной закроются 90% термоголовок.
4. Весьма вероятно, что потребуется установить балансировочные вентили на отдельных ветках отопления, например, чтобы прижать малую ветку второго этажа, что вызовет дополнительное сопротивление и нагрузит циркуляционный насос котла.

Как подключить коллектор к настенному котлу 3/4″?

• Подключать коллектор можно в любой контур в любом пространственном положении.
• Для защиты циркуляционного насоса котла на обратной линии настоятельно рекомендуем поставить грязевой фильтр окруженный манометрами для индикации засорения и отсечными кранами.
• Если в системе присутствуют полимерные трубопроводы обязательно установите на подающей линии магистральный деаэратор.
• Предусмотрите возможность демонтажа котла без слива большого количества теплоносителя.

Как подключить 4 потребителя к коллектору?

Типовой вариант подключения настенного котла в двухэтажном доме с помощью MKSS-40-4D:

1. контур теплого пола дома подводится снизу от гребенки теплого пола с насосно-смесительным узлом;
2. контур радиаторов дома подключается ко второму нижнему контуру;
3. контур отопления бани подключается к третьему нижнему контуру;
4. боковой контур может использоваться для отопления гаража.

Сколько насосов нужно для отопления одноэтажного дома?

Данный коллектор позволяет минимизировать кол-во насосов в системе отопления так как основная циркуляция прямых контуров осуществляется от встроенного котлового насоса, а теплые полы от насосов в смесительных узлах гребенок. Получается в системе будет всего 2 насоса - один в котле, другой на смесительном узле.

Когда не следует использовать модульный коллектор MKSS-40-4D?

• В случае, если встроенный насос котла не имеет частотной регулировки, а система имеет переменное сопротивление или его мощности не хватает - заказывайте BMSS-40-4D - это существенно продлит срок службы котла, так как циркуляция по теплообменнику будет всегда постоянной!
• Если Вам не хватает монтажного стены для размещения коллектора - заказывайте более короткий MKSS-40-4DU

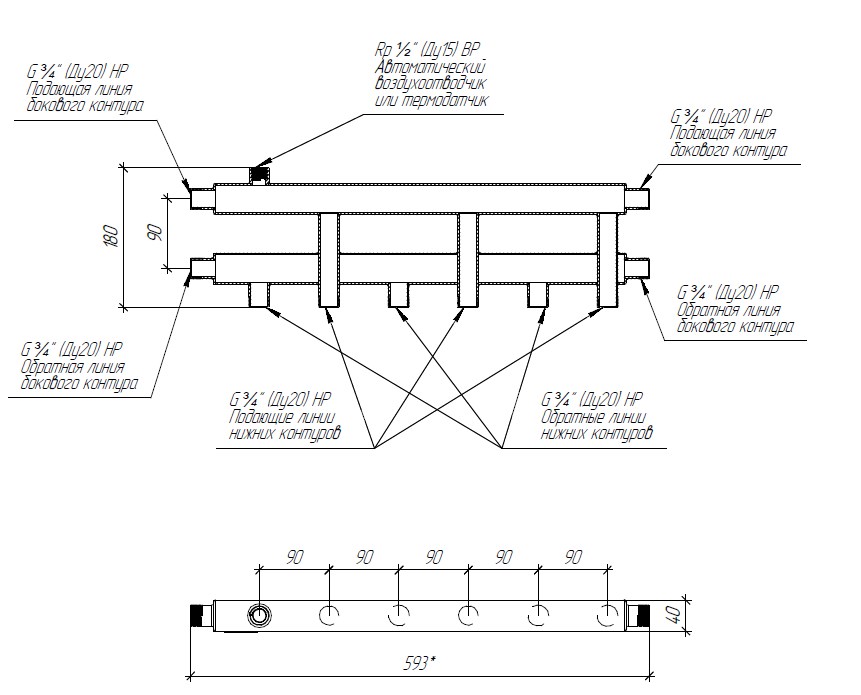

Технические характеристики:

• Материал исполнения - Нержавеющая сталь AISI 304
• Количество контуров - 4
• Максимальная подача, м³/ч - 1.7
• Мощность максимальная, кВт - 40
• Максимальная отапливаемая площадь, м² - 250
• Магистральное присоединение - G ¾″ (НР)
• Подключения потребителей - G ¾″ (НР)
• Доп. присоединение - Rp ½″ (ВР)
• Межосевое расстояние, мм - 90
• Вылет от стены, мм - 50-65
• Размеры упаковки, (Д x Ш х В), мм - 600 x 260 x 70
• Объем упаковки, м³ - 0.01092
• Вес - 4.2
