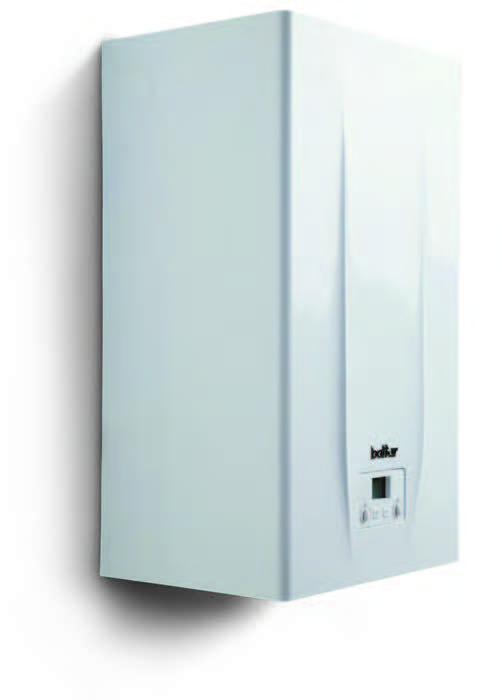

Котел серии TESIS — это настенный газовый аппарат, предназначенные отопливать дом площадью 280 метров и одновременно производить горячее водоснабжение для хозяйственно-бытового назначения, аппарат является двухконтурным устройством настенного типа. Котлы TESIS с принудительным дымоудалением и воздухозабором относятся к категории: C12, C12x, C22, C22x, C32, C32x. Итальянская отопительная техника считается одной из лучших на рынке отопительного оборудования города Саратов, также вся Россия.

Расшифровка даты производства котла Baltur Tesis 28

Вид серийного номера: 00000000/AB.CD

АВ – неделя производства

СD – год производства

Газовый котел TESIS 28 должен быть подключен к сети с напряжением 220÷240 В, частотой 50 Гц. Значение напряжения в электросети может отличаться от заявленного (230 В) в диапазоне от -15% ... +10%. В противном случае возможны ошибки или поломки в работе настенного котла. Необходимо соблюдать полярность фаз L-N при подключении к электросети. Для всех моделей настенных котлов рекомендован стабилизатор напряжения, защита от высоких скачков напряжения.

Основные функциональные возможности настенного котла Baltur:

• плата с микропроцессором, управляющая входами, выходами, аварийными сигналами.
• электронная модуляция обеспечивает плавное регулирование мощности в режиме ГВС/отопления.
• электронный розжиг с контролем пламени ионизационного типа.
• плавный автоматический розжиг.
• встроенный стабилизатор давления газа.
• возможность электронного регулирования максимальной, минимальной мощности.
• кнопка включения, выключения, выбора режима Лето/Зима.
• кнопка RESET для перезапуска после остановки по аварийному сигналу.
• регуляторы температуры контура отопления и ГВС.
• датчик NTC для контроля температуры, контур отопления.
• датчик NTC для контроля температуры, контур ГВС.
• циркуляционный насос с авто воздушником.
• автоматический бай-пас контура отопления.
• раздельные теплообменники контура отопления и ГВС.
• расширительный бак контура отопления.
• кран подпитки системы отопления.
• манометр для контроля давления воды в системе отопления.
• возможность подключения следующих аксессуаров: датчик уличной температуры, который позволяет осуществлять функцию погода зависимого регулирования, пульт дистанционного управления, термостат температуры в помещении.
• функция защиты циркуляционного насоса и трехходового клапана от заклинивания.
• закрытая камера сгорания.
• устройство контроля пламени, ионизационного типа, при пропадании пламени оно перекрывает подачу газа.
• гидравлический прессостат, контролирующий давление воды в контуре отопления.
• предельный термостат, который контролирует перегрев котла по контуру отопления.
• прессостат дымоудаления, который следит за работой вентилятора и системой дымоудаления.
• предохранительный сбросной клапан на 3 бар, установлен в контуре отопления.
• функция защиты от замерзания.

Технические характеристики и данные настенного котла BALTUR TESIS 28

• Диапазон рабочих температур (мин÷макс) °C 0 ÷ +60
• Номинальная тепловая мощность (Qn) кВт 30
• Минимальная тепловая мощность (Qr) кВт 12
• Номинальная тепло производительность (Pn) кВт 28,2
• Минимальная тепло производительность (Pr) кВт 10,2
• Температура продуктов сгорания (при Qn) °C 122
• Массовый расход продуктов сгорания (при Qn) кг/час 58
• Номинальный КПД (при Pn) % 94, КПД при 30% Pn % 91.5

Отопительная часть аппарата BALTUR TESIS 28

• Диапазон регулирования температур (мин÷макс) основная зона, с нормальной/низкой температурой °C 35÷80
• Объем расширительного бака л 8
• Давление накачки расширительного бака бар 1
• Давление выкл. (OFF) /вкл. (ON). прессостата мин. давления системы бар 0.4 / 0.9 (±0.2)
• Для корректного заполнения системы, давление воды в системе ГВС должно превышать значение ON прессостата.
• Максимальное рабочее давление бар 3
• Максимальная температура °C 85
• Температура функционирования режима анти замерзания ON/OFF °C 5 / 30

Приготовление горячей воды в отдельном теплообменнике

• Расход воды ∆ 25°С литр/минута 16
• Расход воды ∆ 30°С литр/минута 13.5
• Минимальный расход. (для включения ГВС.) литр/минута 2.8
• Минимальное рабочее давление (для включения ГВС.) бар 0.2
• Максимальное рабочее давление ГВС бар 6
• Диапазон регулирования температуры (мин÷макс) °C 35÷60

Электрические характеристики настенного котла BALTUR 28

• Номинальное напряжение В/Гц 220÷240 / 50 (230 В)
• Мощность Вт 132
• Класс защиты IP X5D

Вес нетто/брутто, кг 31.6 / 34.0

Рабочие параметры газовой части

• Номинальное давление газа Мбар 20
• Давление на входе (мин÷макс) Мбар 17 ÷ 25
• Количество форсунок 13
• Диаметр форсунок мм 130
• Потребление газа при Qn м³/час 3.17

Рекомендации по монтажу двухконтурного котла BALTUT TESIS 28

Процесс монтажа котла, требования к эксплуатационному помещению и его вентиляции должны строго соответствовать действующим законодательным нормам и правилам.

Квалифицированный специалист обязан после установки оборудования проинформировать пользователя о правилах его эксплуатации и правилах безопасности, а также передать инструкцию.

Для правильной установки необходимо учитывать, что:

• Котел нельзя устанавливать над плитой или другим оборудованием для приготовления пищи;
• Котел нельзя устанавливать в жилых помещениях;
• Запрещено хранить горючие вещества в помещении, где установлен котел;
• Если стена чувствительна к теплу (например, деревянная стена), необходимо защитить соответствующей теплоизоляцией.

Эффективность, долговечность, безопасность напрямую зависят от качества используемой воды (теплоносителя).

Надлежащая обработка воды улучшает защиту систем от коррозии (следовательно от разрушения, шумов, утечек), выпадения накипи, которая в значительной степени уменьшает эффективность теплообмена (считается, что 1 мм известкового налёта уменьшает КПД теплоносителя где она образовалась на 18%).

В качестве теплоносителя в системе отопления рекомендуется использовать воду. Качество используемой в системе отопления и ГВС воды должно соответствовать следующим параметрам:

Водородный показатель РН 6-8.

Жесткость общая не более 3.5 мг-экв/литр.

Содержание железа не более 0,3 мг/литр.

Чтобы настенный котел BALTUR работал надежно и эффективно, он должен систематически подвергаться техническому обслуживанию через определенные интервалы времени. Частота проведения технического обслуживания зависит от конкретных условий монтажа и эксплуатации, но в любом случае рекомендуется, чтобы квалифицированный специалист сервисной службы проводил техническое обслуживание не реже одного раза в год. В случае ремонта или технического обслуживания конструкций, расположенных рядом с дымоходом и/или устройств для удаления дымовых газоd, их компонентов, выключите котел, по окончании работ, квалифицированный специалист должен проверить работу устройства.

Правила эксплуатации настенного котла BALTUR

Руководство по эксплуатации является неотъемлемой и важной частью продукта и поставляется с каждым котлом. Перед монтажом котла фирмы BALTUR, его использованием, сервисным обслуживанием внимательно прочтите эксплуатационное руководство.

Технические характеристики настенных котлов фирмы BALTUR

Монтаж котла BALTUR должен осуществляться квалифицированным обученным техническим специалистом в обязательном соответствии с действующими местными национальными нормами, инструкциями составленными производителем Итальянской техники BALTUR.

Опасность СО: Монооксид углерода (угарный газ) – газ без цвета и запаха, способный причинить серьёзный вред для здоровья человека. Постоянная вентиляция помещения, где установлен котёл c потреблением внутреннего воздуха (тип B2), должна быть выполнена строго в соответствии с действующими местными национальными нормами. Любое несоответствие вентиляции в помещении этим нормам может привести к тяжёлым последствиям для здоровья, даже к летальному исходу людей. Более того, смесь монооксида углерода и кислорода может достигнуть взрывоопасной концентрации.

Квалифицированный технический персонал – сотрудник специализированной организации в Саратовской области, города Аткарск, Сенная, Елшанка, Вольск, Ртищево, Балаково, Энгельс и другие, обученный работе с данным оборудованием, имеющий допуск к работе с системами отопления и горячего водоснабжения для населения согласно действующим местным нормам.

Действия, которые могут быть совершены пользователем в отношении котла фирмы BALTUR, перечислены исключительно в разделе «Инструкция по эксплуатации» руководства.

Производитель не несёт ответственности за вред, причинённый имуществу пользователя, его здоровью, возникший по причине ненадлежащей установки, эксплуатации котла, также в случаях невыполнения инструкций производителя и несоблюдения всех местных законов, норм и правил.

Важно: Газовый котел BALTUR предназначен для нагрева воды в контуре отопления и ГВС. Котел должен быть подключён к системе отопления и ГВС, имеющим характеристики, совместимые с показателями приобретенного оборудования, его мощностью.

Предметы упаковки котла (коробка, скобы, пластиковые пакеты) должны храниться в недоступном для детей месте. Эти предметы могут нести в себе потенциальную опасность.

Перед проведением сервисных работ по обслуживанию котла, необходимо отсоединить котел от электросети. перекрыть газовый кран на входе в котел.

В случае поломки или ненадлежащей работы котла следует отключить его, вызвать квалифицированного технического специалиста для определения, устранения причины.

Обслуживание котла, его ремонт должны осуществляться только квалифицированными обученными техническими специалистами, только с использованием оригинальных запасных частей. Строгое соблюдение этого требования обеспечит безопасность эксплуатации и продолжительность срока службы котла.

В случае принятия решения о неиспользовании котла BALTUR, необходимо обезопасить части, представляющие возможные источники опасности.

При перемещении ранее установленного котла (продажа котла) или при продаже объекта недвижимости, в котором установлен котел BALTUR, следует убедиться, что руководство передано новому владельцу вместе с котлом.

Котел BALTUR должен использоваться исключительно по его назначению. Любое другое его применение недопустимо, опасно.

Котел BALTUR должен быть установлен исключительно на вертикальной стене.

Важно. Срок службы котла при условии соблюдения всех рекомендаций по установке и своевременному техническому обслуживанию составляет не менее 10 лет. По окончании этого срока эксплуатация котла может быть продлена по заключению сервисной организации.

В конце срока службы котел BALTUR необходимо утилизировать специальным образом, согласно действующему законодательству. Раздельная утилизация предотвращает потенциальную опасность для окружающей среды и для здоровья. Кроме того, можно извлечь экономическую выгоду, получив при раздельной утилизации, повторно перерабатываемые материалы.

При транспортировке необходимо предусмотреть надежное закрепление изделий во избежание горизонтальных, вертикальных перемещений. Неустановленные изделия хранятся в упаковке предприятия изготовителя. Хранить изделия необходимо в закрытых помещениях с естественной циркуляцией воздуха в стандартных условиях (неагрессивная, без пылевая среда, перепад температуры от 0°С до +40°C, влажность воздуха до 80%, без ударов и вибраций).

Гарантия на любой газовы котел BALTUR распространяется в течении двух лет с даты пуск наладки оборудования.
