Комбинированная горелка GI MIST 420 DSPGM
- Профессиональные консультанты
- Опытные монтажники
- Оперативная доставка от
1 дня - Любые способы оплаты заказа
- Обмен или возврат товара
Особенности
Горелка комбинированная прогрессивно-двухступенчатая/модуляционная с механической регулировкой и мощностью от 1840 до 5522 кВт.
| Артикул: | 6678050 |
| Тепловая Мощность Мин: | 1840 кВт |
| Тепловая Мощность Макс: | 5522 кВт |
| Расход Дизеля - Мин. кг/ч: | 155 |
| Расход Дизеля - Макс. кг/ч: | 466 |
| Расход Газа (метан) Мин: | 185 нм³/ч |
| Расход Газа (метан) Макс: | 555 нм³/ч |
| Электропитание: | 3ф 400В |
| Тип регулировки: | Двухступенчатая |
| Вязкость Топлива °E: | 1,5 |
| Размер упаковки Д х Ш х В (мм): | 2270x1600x1250 |
| Вес НЕТТО/БРУТТО (кг): | 590/680 |
Технические и функциональные характеристики
Горелка для газа/светлых нефтепродуктов.
Двуступенчатая прогрессивная.
Способная работать с модуляцией мощности при помощи встроенного автоматического регулятора RWF40,
установленного на панели управления (заказывать отдельно со специальным модуляционным комплектом).
Способна работать с любым типом камеры сгорания.
Образование газовоздушной смеси в воздуходувной трубе и механическая атомизация высокого давления топлива.
Способность достигать максимальных значений сгорания путем регулировки воздуха в камере сгорания и воздуходувной
трубе.
Упрощенное управление благодаря тому, что блок смешивания и блок распыления могут быть сняты без необходимости
демонтажа горелки с котла.
Минимальная и максимальная регулировка потока для первой и второй степени при помощи электросервомотора с
задержкой закрытия клапана для предотвращения рассеивания тепла в дымоход.
Соответствие устройства для контроля уплотнения клапана в соответствии с европейским стандартом EN676.
Оборудование для автоматического переключения топлива.
GI MIST 350 - 420 - 510 DSPGM
Оборудована о одним фланцем, одной изолирующей перемычкой для крепления котла, двумя гибкими шлангами, одним
линейным фильтром. Форсунки в комплект не входят и заказываются отдельно в зависимости от необходимого потока.
Конструктивные характеристики
Высокоэффективный центробежный вентилятор.
Впускное устройство для воздуха горения с устройством регулировки потока.
Регулирумая воздуходувная труба с форсункой из нержавеющей стали и диском дефлектора из стали.
Трехфазный электромотор для вентилятора и другой для насоса.
Переключатель давления воздуха, обеспечивающий наличие воздуха горения.
Электрический сервомотор с механическим кулачком для одновременного регулирования воздуха горения и топлива.
Шестеренный насос с регулятором давления.
Блок распыления с магнитом для контроля возвратных шпилек выпускного отверстия/форсунки.
Автоматическое оборудование контроля и управления для горелок, соответствующее европейским стандартам EN298.
Проверка наличия пламени через UB фотоэлемент.
Клеммный блок для подачи электричества и терморегулирования горелки, а также для контроля второй ступени и
соединения с электронным регулятором мощности.
Уровень защиты электроустановки IP40.
GI MIST 350 - 420 - 510 DSPGM
Часть вентилятора из алюминиевого сплава.
Стяжной фланец для крепления скользящего котла с регулировкой выступа головки под различные типы горелок.
Газовая рампа с клапаном регулировки, функционирования, безопасности и пилотный клапаном, блоком контроля
герметичности, реле минимального и максимального давлений, регулятором давления и газовым фильтром.
Контрольная панель, состоящая из переключателей стоп/выкл., переключателя автомат./ручн. И мин./макс.,
переключателя смены топлива, индикаторов работы, блокировки и использования топлива.
Размеры горелки:
|
A мм |
А1 мм |
А2 мм |
В мм |
В1 мм |
В2 мм |
В3 мм |
С мм |
D мм |
Е мм |
F мм |
I мм. |
I1 мм |
L мм |
M мм |
N мм |
|
1345 |
660 |
685 |
1530 |
750 |
780 |
490 |
2030 |
320-625 |
400 |
325 |
580 |
- |
520 |
M20 |
420 |

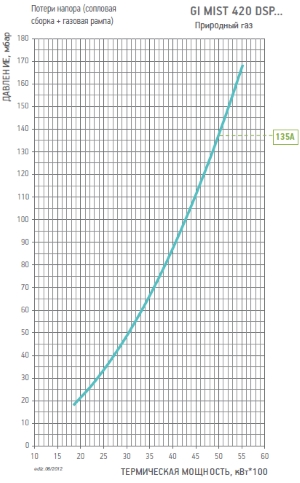

Соответствие горелка рампа:

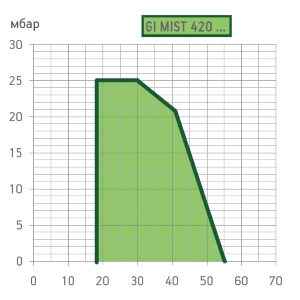

Рабочий диапазон горелки (график):
Стандартная комплектация:
Жидкотопливный фильтр, гибкие топливные шланги, комплект крепления горелки.
Примечания:
4) Автоматическое перекрытие доступа воздуха в топку.
8) Подготовка к автоматическому переключению вида топлива.
**) Минимальное давление на входе в рампу, необходимое для работы
горелки на максимальной мощности при противодавлении в камере
равным 0.
Теплотворная способность:
Природный газ: при 0°C, 1013 мбар: Hi = 35,80 МДж/м3 = 8550 ккал/м3.
Дизель: Hi = 42,70 МДж/кг = 10200 ккал/кг
