Комбинированная горелка COMIST 180 NM

Отложить подумать

Код товара: 19302

Цена:
на заказ

Профессиональные консультанты
Опытные монтажники
Оперативная доставка от
1 дня
Любые способы оплаты заказа
Обмен или возврат товара

Особенности

Горелка комбинированная прогрессивно-двухступенчатая/модуляционная с механической регулировкой и мощностью от 688 до 1981 кВт.

Артикул:	55460010
Тепловая Мощность Мин:	688 кВт
Тепловая Мощность Макс:	1981 кВт
Минимальный Расход Мазута кг/ч:	62
Максимальный Расход Мазута кг/ч:	177
Расход Газа (метан) Мин:	69 нм³/ч
Расход Газа (метан) Макс:	199 нм³/ч
Электропитание:	3ф 400В
Тип регулировки:	Двухступенчатая
Вязкость Топлива °E:	7
Размер упаковки Д х Ш х В (мм):	2030x1210x990
Вес НЕТТО/БРУТТО (кг):	316/387

Технические характеристики

Горелка комбинированная газ/мазут.
Двухступенчатая (большое/малое горение).
Работает с камерой сгорания любого типа.
Смешение воздуха и газа в сопловой трубе, распыление топлива под высоким давлением с помощью форсунки.
Возможность наиболее полного сжигания топлива с помощью регулирования соотношения газ/воздух.
Устройство смешения можно демонтировать, не снимая горелки с котла.
Регулировка расхода воздуха на 1-ой и 2-ой ступенях электрическим сервоприводом с устройством перекрытия доступа воздуха в топку.
Устройство контроля герметичности клапанов в соответствии с EN676.
Горелка оборудована крепёжным фланцем и уплотнительной прокладкой для крепления к котлу, двумя гибкими топливными шлангами, жидкотопливным фильтром.
Опция: возможность монтажа автоматического устройства переключения вида топлива.
Опция: устройство предварительного подогрева топлива паром.
Опция: форсунка заказывается отдельно в зависимости от необходимого расхода топлива.

Конструктивные особенности

Корпус вентилятора из алюминиевого литья.
Вентилятор специальной конструкции повышенного давления, обеспечивающий надёжную работу горелки, в том числе и на котлах с повышенным давлением в топке.
Устройство регуляции подачи воздуха для сгорания, устройство автоматического перекрытия доступа в топку.
Крепежный фланец, скользящий вдоль сопла, позволяет найти оптимальное положение сопла в камере сгорания.
Регулируемая сопловая труба со смесителем из нержавеющей стали и стальным диском пламени.
Один 3-фазный электродвигатель приводит в дейстивие вентилятор, второй электродвигатель - жидкотопливный насос.
Реле давления воздуха.
Газовая рампа оборудована рабочим клапаном 1-й и 2-й ступени и клапаном безопасности, блоком контроля герметичности клапанов, прессостатом минимального давления, регулятором давления и газовым фильтром.
Шестирёнчатый жидкотопливный насос с регулятором давления, клапаном подачи топлива и клапаном безопасности.
Узел распыливания топлива оборудован магнитом в целях контроля выхода топлива посредством регулирования давления возврата топлива.
Устройство электрического подогрева топлива оборудовано клапаном антигаз, фильтром, термометром, а также минимальным и регулировочным термостатами.
Блок автоматического контроля и управления горелкой в соответствии с EN298.
Контроль наличия пламени с помощью UV-датчика.
Блок управления горелкой: переключатели вкл./выкл., 1-ой/2-ой ступеней, функция смены вида топлива, индикаторы работы, блокировки горелки и выбранного вида топлива, резисторы предварительного подогрева топлива.
Терминал для подвода электропитания и термостатов 1-ой и 2-ой ступеней.
Степень электробезопасности IP40

Размеры горелки:

A мм	А1 мм	А2 мм	В1 мм	В2 мм	В5 мм	С мм	D мм	Е мм	F мм	I мм.	I1 мм	L мм	M мм	N мм
915	465	450	450	230	151	1700	330-540	260	245	460	-	400	M20	300

Соответствие горелка рампа:

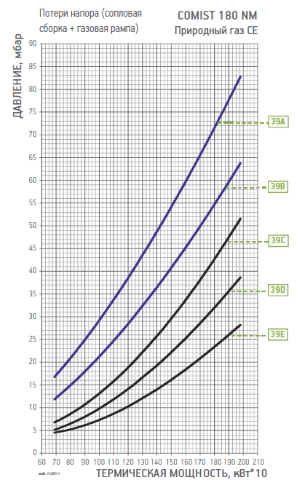

Рабочий диапазон горелки (график):

Вид газа	Кривая на графике	Версия	P.Max** мбар	Исполн.	Газовая рампа Код.	Рег.давления газа с фильтром Код	Адаптер горелка/рампа Код	Схема.
ПРИР.	39A	CE	360	CTV	19990454	в комплекте	96000011	B2
ПРИР.	39B	CE	360	CTV	19990455	в комплекте	96000012	B2
ПРИР.	39C	CE	500	CTV	19990459	97392410	96000012	B4
ПРИР.	39D	CE	500	CTV	19990461	97392410	-	B5
ПРИР.	39E	CE	500	CTV	19990463	97392420	96005004	B5

Стандартная комплектация:

Жидкотопливный фильтр, гибкие топливные шланги, комплект крепления горелки к котлу.

Примечания:

4) Автоматическое перекрытие доступа воздуха в топку.

6) Если давление газа на клапане безопасности меньше 12 мбар, то реле мини

мального давления газа следует заменить реле GW50.

8) Подготовка к автоматическому переключению вида топлива.

CTV) Газовая рампа с блоком контроля герметичности клапанов.

***) Максимальное давление газа на входе в регулятор давления.

Теплотворная способность:

Природный газ: при 0°C, 1013 мбар: Hi = 35,80 МДж/м3 = 8550 ккал/м3.

Мазут: Hi = 40,19 МДж/кг = 9600 ккал/кг

Материалы для скачивания

Инструкция
Запчасти (1997 год)
Запчасти (2004 год)
Сертификат
