Комбинированная горелка TBML 350 ME
- Профессиональные консультанты
- Опытные монтажники
- Оперативная доставка от
1 дня - Любые способы оплаты заказа
- Обмен или возврат товара
Горелка комбинированная, прогрессивно-двухступенчатая/модуляционная с электронной регулировкой и мощностью от 600 до 3600 кВт.
| Артикул: | 56710010 |
| Тепловая Мощность Мин: | 600 |
| Тепловая Мощность Макс: | 3600 |
| Электропитание: | 3ф 400В |
| Тип регулировки: | Двухступенчатая |
| Вязкость Топлива °E: | 1.5 |
| Размер упаковки Д х Ш х В (мм): | 1970x1280x1150 |
| Вес НЕТТО/БРУТТО (кг): | 390 |
Технические характеристики
- Горелка комбинированная газ/дизель в соответствии Европейскими нормативами EN676 и EN267.
- Электронная модуляция.
- Диапазон модуляции: 1:6
- Class 3 выбросов NOx и CO.
- Узлы смешения и распыления можно снять, не снимая горелки с котла.
- Фиксированный крепежный фланец.
- Шарнирный фланец обеспечивает удобство обслуживания сопловой сборки без демонтажа горелки с котла.
- Воздушная заслонка на входе в воздухозаборник.
- Регулировка расхода воздуха посредством электрического сервопривода.
- Автоматическое закрытие воздушной заслонки для избежания тепловых потерь при выключенной горелке.
- Газовая рампа оборудована дроссельным, рабочим и предохранительным клапанами с электромагнитным приводом, контролем герметичности клапанов, реле минимального и максимального давления газа, регулятором давления и газовым фильтром. (рампа заказывается отдельно)
- Штекеры горелка/рампа с защитой от неправильного подключения.
- Нижнее подсоединение газовой рампы.
- Отдельный электропривод жидкотопливного насоса.
- Шестиренчатый топливный насос с регулировкой давления, клапаном регулировки расхода, запорным и предохранительным клапанами, предохранительным реле давления.
- Ручное переключение вида топлива.
- Контроль пламени с помощью фотодатчика UV.
- Панель управления с синоптической схемой и сигнальными лампами.
- Автоматика контроля и управления горелкой с электронным микропроцессором.
- Клавиатура для программирования и управления блока управления с дисплеем отображающим режим работы и коды ошибок в случае блокировки.
- Клеммная колодка для подключения электропитания и датчика модуляции.
- Класс электробезопасности IP54.
Размеры горелки:
|
A мм |
А1 мм |
А2 мм |
А4 мм |
В мм |
В1 мм |
В2 мм |
В6 мм |
С мм |
С1 мм |
D мм |
Е мм |
F мм |
I мм. |
I1 мм |
L мм |
M мм |
N мм |
|
1130 |
530 |
600 |
400 |
875 |
585 |
290 |
450 |
1855 |
246 |
585 |
355 |
344 |
580 |
- |
520 |
M20 |
360 |

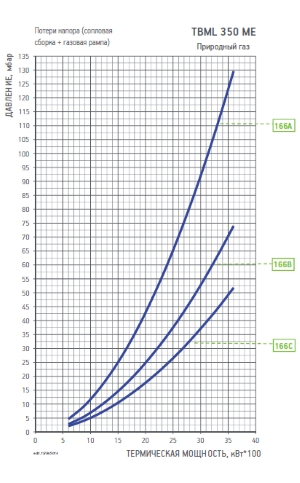

Соответствие горелка рампа:

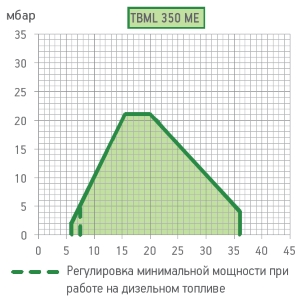

Рабочий диапазон горелки (график):
|
Вид газа |
Кривая на графике |
Версия |
P.Max** мбар |
Исполн. |
Газовая рампа Код. |
Рег.давления газа с фильтром Код |
Адаптер горелка/рампа Код |
Контроль герметич. клап. Код |
Схема. |
|
ПРИР. |
166A |
CE/EXP |
500 |
CTV |
19990587
|
в комплекте |
96005006 |
в комплекте |
D4 |
|
ПРИР. |
166B |
CE/EXP |
500 |
CTV |
19990588
|
в комплекте |
- |
в комплекте |
D4 |
|
ПРИР. |
166C |
CE/EXP |
500 |
CTV |
19990589
|
в комплекте |
96005008 |
в комплекте |
D4 |
Стандартная комплектация:
Примечания:
Материалы для скачивания
ИнструкцияЗапчасти
Сертификат
