Газовая горелка BALTUR TBG 45 ME

Отложить подумать

Все товары Baltur

Код товара: 18955

Цена:
на заказ

Профессиональные консультанты
Опытные монтажники
Оперативная доставка от
1 дня
Любые способы оплаты заказа
Обмен или возврат товара

Особенности

Прогрессивно-двухступенчатые с электронной модуляцией газовые горелки мощностью от 100 до 450 кВт.

Артикул:	17230020
Тепловая Мощность Мин:	100 кВт
Тепловая Мощность Макс:	450 кВт
Расход Газа (метан) Мин:	10,1 нм³/ч
Расход Газа (метан) Макс:	45 нм³/ч
Электропитание:	1ф 230В
Тип регулировки:	Двухступенчатая
Размер упаковки Д х Ш х В (мм):	970x570x480
Вес НЕТТО/БРУТТО (кг):	32/40

Технические и функциональные характеристики

Газовая горелка, сертифицированная CE в соответствии с европейским нормативом EN676.

Функционирование на двух прогрессивных ступенях/модуляционное.

Возможность функционирования в модуляционном режиме посредством установки автоматического регулятора RWF40 (заказывается отдельно вместе со специальным набором для модуляции).

Подходит для работы на любой топке в соответствии с европейским нормативом EN303.

Высокая производительность вентилятора, небольшое потребление электроэнергии, низкий уровень шума.

Образование газовоздушной смеси в воздуходувной трубе.

Воздуходувная труба возврата сожженного газа, способная достигать очень низких значений выделения загрязняющих веществ, в частности оксидов азота (Nox).

Упрощенное управление благодаря тому, что блок смешивания может быть снят без необходимости демонтажа горелки с котла.

Газовая горелка с низкими выбросами оксидов азота и CO (класс III) в соответствии с требовании европейского норматива EN676.

Соотношение модуляции: 1:4.

Регулировка расхода воздуха на горение с автоматическим закрытием заслонки при останове горелки во избежание рассеивания тепла через дымоход.

Регулировка газа дроссельной заслонкой, управляемой шаговым сервоприводом с электронным управлением .

Соответствие устройства для контроля уплотнения клапана в соответствии с европейским стандартом EN676.

Горелка оснащена 4-штырьковым и 7-штырьковым разъемами, фланцем и изоляционной прокладкой для крепления к котлу.

Конструктивные характеристики

Вентиляционная часть выполнена из лёгкого алюминиевого сплава.

Воздухозаборник с дроссельной заслонкой для регулировки расхода воздуха оснащен шумопоглощающей вставкой, позволяющей получить оптимальную линейность открытия воздушной заслонки.

Стяжной фланец для крепления скользящего котла с регулировкой выступа головки под различные типы горелок.

Регулирумая воздуходувная труба с форсункой из нержавеющей стали и диском дефлектора из стали.

Окошко для контроля пламени.-

Переключатель давления воздуха, обеспечивающий наличие воздуха горения.

Регулировка минимального и максимального расхода воздуха посредством шагового электрического сервопривода с электронным управлением .

Газовая рампа с клапаном безопасности и рабочим клапаном с электромагнитным приводом, реле минимального давления, регулятором давления и газовым фильтром.

Проверка наличия пламени через ионизацию электродов.

Высоконадежные разъемы для соединения с газовой рампой.

7-штырьковый разъем для электрического питания и соединения линии термостатов с горелкой, 4-штырьковый разъем для управления второй ступенью или электронным регулятором мощности.

Подготовлена для подключения к микроамперметру с ионизационным кабелем.

Электропроводка класса защиты IP44.

TBG 45 - 60 ME

Высокоэффективный центробежный вентилятор.

Привод вентилятора ― однофазный электрический двигатель для TBG 45, трехфазный для TBG 60.

Щит управления с мнемосхемой и яркими контрольными лампочками функционирования и блокировки, выключатель пуска/останова и кнопка разблокировки горелки.

Автоматический блок управления и контроля горелки с микропроцессором (электронный кулачок) в соответствии с европейским нормативом EN298, оснащенный блоком контроля герметичности клапанов и соединением еBus. Дисплей отображения рабочей последовательности и кода ошибки в случае блокировки горелки.

Размеры горелки:

A мм	А1 мм	А2 мм	В1 мм	В2 мм	В5 мм	С мм	D мм	Е мм	F мм	I мм.	I1 мм	L мм	M мм	N мм
480	200	280	325	108	160	920	140-300	137	133	215	215	200-245	M12	145

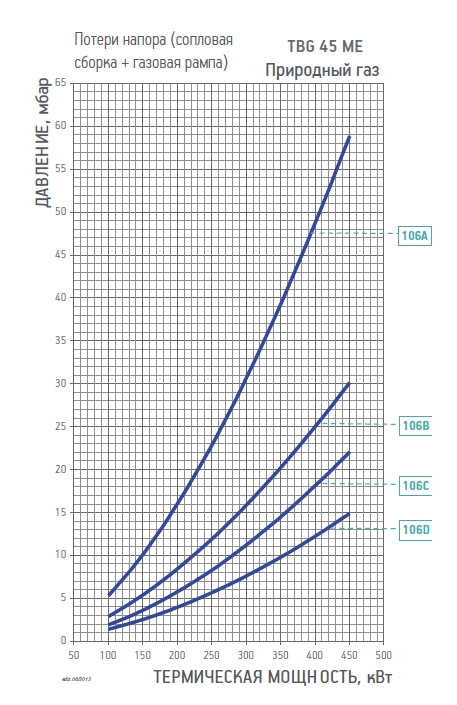

Соответствие горелка рампа:

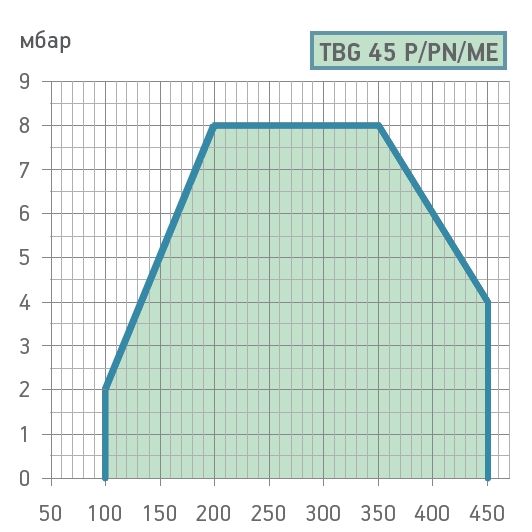

Рабочий диапазон горелки (график):

Вид газа	Кривая на графике	Версия	P.Max** мбар	Исполн.	Газовая рампа Код.	Рег.давления газа с фильтром Код	Адаптер горелка/рампа Код	Контроль герметич. клап. Код	Схема.
ПРИР.	106A	CE/EXP	360	CTV	19990555	в комплекте	96000005	в комплекте	D2
ПРИР.	106B	CE/EXP	360	CTV	19990556	в комплекте	96000004	в комплекте	D2
ПРИР.	106C	CE/EXP	360	CTV	19990557	в комплекте	96000004	в комплекте	D2
ПРИР.	106D	CE/EXP	360	CTV	19990558	в комплекте	-	в комплекте	D2
Вид газа	Версия		P.Min* мбар.	Исполн.	Газовая рампа Код	Рег.давления газа с фильтром Код	Адаптер горелка/рампа Код	Контроль герметич. клап. Код	Схема.
LPG	CE/EXP		30	CTV	19990555	в комплекте	96000005	в комплекте	D2
LPG	CE/EXP		30

Стандартная комплектация

Комплект крепления горелки к котлу (фланец, прокладка), 4- и 7-полярные штекеры.

Примечания

4) Горелка оборудована устройством перекрытия доступа воздуха в топку.
**) Максимальное давление газа на входе в регулятор давления
в версии CE, в рампе — для версии EXP.
Номинальная калорийность природного газа при 0 °C, 1013 мбар:
Hi = 35,80 МДж/м3 = 8550 ккал/м3.
