Двухступенчатая горелка с диапазоном мощности от 80 до 410 кВт.
| Артикул: | 17340010 |
| Тепловая Мощность Мин: | 80 кВт |
| Тепловая Мощность Макс: | 410 кВт |
| Расход Газа (метан) Мин: | 8,05 нм³/ч |
| Расход Газа (метан) Макс: | 41,23 нм³/ч |
| Электропитание: | 1ф 230В |
| Тип регулировки: | Двухступенчатая |
| Размер упаковки Д х Ш х В (мм): | 1010x490x390 |
| Вес НЕТТО/БРУТТО (кг): | 28/30 |
Технические и функциональные характеристики
- Газовая горелка с низкими выбросами оксидов азота и CO (класс III) в соответствии с требовании европейского норматива EN676.
- Функционирование на двух прогрессивных ступенях/модуляционное.
- Возможность функционирования в модуляционном режиме посредством установки автоматического регулятора RWF40 (заказывается отдельно вместе со специальным набором для модуляции).
- Подходит для работы на любой топке в соответствии с европейским нормативом EN303.
- Воздуходувная труба возврата сожженного газа, способная достигать очень низких значений выделения загрязняющих веществ, в частности оксидов азота (Nox).
- Высокая производительность вентилятора, небольшое потребление электроэнергии, низкий уровень шума.
- Образование газовоздушной смеси в воздуходувной трубе.
- Упрощенное управление благодаря тому, что блок смешивания может быть снят без необходимости демонтажа горелки с котла.
- Регулировка оборотов вращения вентилятора при изменении мощности горелки благодаря преобразователю частоту,
- позволяющему значительно сократить уровень шума и потребление элекроэнергии (только для варианта V).
- Регулировка газа посредством рабочего клапана пропорционального типа, управляемого пневматически.
- Возможность добавления устройства для контроля уплотнения клапана.
Конструктивные характеристики
- Вентиляционная часть выполнена из лёгкого алюминиевого сплава.
- Воздухозаборник с дроссельной заслонкой для регулировки расхода воздуха оснащен шумопоглощающей вставкой,
- позволяющей получить оптимальную линейность открытия воздушной заслонки.
- Стяжной фланец для крепления скользящего котла с регулировкой выступа головки под различные типы горелок.
- Регулирумая воздуходувная труба с форсункой из нержавеющей стали и диском дефлектора из стали.
- Окошко для контроля пламени.
- Переключатель давления воздуха, обеспечивающий наличие воздуха горения.
- Газовая рампа с клапаном безопасности и рабочим клапаном пропорционального типа с пневматическим приводом, реле минимального давления, регулятором давления и газовым фильтром.
- Проверка наличия пламени через ионизацию электродов.
- Электрические соединения выполнены на печатной схеме.
- Высоконадежные разъемы для соединения с газовой рампой.
- 7-штырьковый разъем для электрического питания и соединения линии термостатов с горелкой, 4-штырьковый разъем для управления второй ступенью или электронным регулятором мощности.
- Подготовлена для подключения к микроамперметру с ионизационным кабелем.
- Электропроводка класса защиты IP44.
Размеры горелки:
|
A мм |
А1 мм |
А2 мм |
В1 мм |
В2 мм |
В5 мм |
С мм |
D мм |
Е мм |
F мм |
I мм. |
I1 мм |
L мм |
M мм |
N мм |
|
560 |
260 |
300 |
270 |
108 |
160 |
860 |
140-300 |
137 |
133 |
215 |
215 |
200-245 |
M12 |
145 |

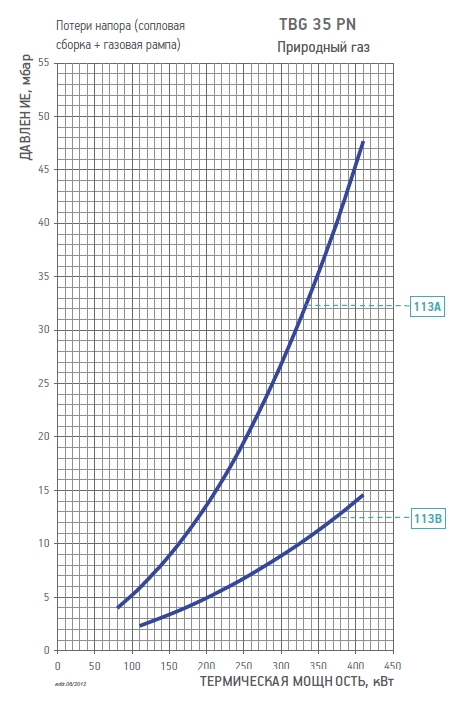

Соответствие горелка рампа:
Рабочий диапазон горелки (график):
.jpg)
|
Вид газа |
Кривая на графике |
Версия |
P.Max** мбар |
Исполн. |
Газовая рампа Код. |
Рег.давления газа с фильтром Код |
Адаптер горелка/рампа Код |
Контроль герметич. клап. Код |
Схема. |
|
ПРИР. |
113A |
CE/EXP |
100 |
|
19990440
|
в комплекте |
96000005 |
- |
D3 |
|
CTV |
19990440
|
в комплекте |
96000005 |
98000100 |
D3 |
||||
|
CE/EXP |
360 |
|
19990447
|
в комплекте |
96000005 |
- |
D3 |
||
|
CTV |
19990447
|
в комплекте |
96000005 |
98000100 |
D3 |
||||
|
ПРИР. |
113B |
CE/EXP |
360 |
|
19990441
|
в комплекте |
96000004 |
- |
D3 |
|
CTV |
19990441
|
в комплекте |
96000004 |
98000100 |
D3 |
||||
|
Вид газа |
Версия |
P.Min* мбар. |
Исполн. |
Газовая рампа Код |
Рег.давления газа с фильтром Код |
Адаптер горелка/рампа Код |
Контроль герметич. клап. Код |
Схема. |
|
|
LPG |
CE/EXP |
30 |
|
19990440
|
в комплекте |
96000005 |
- |
D3 |
|
|
CTV |
19990440
|
в комплекте |
96000005 |
98000100 |
D3 |
||||
Стандартная комплектация
- Комплект крепления горелки к котлу (фланец, прокладка)
Примечания
4) Горелка оборудована устройством перекрытия доступа воздуха в топку.
12) Согласно EN676 устройство контроля герметичности клапанов не требуется.
CTV)Газовая рампа с устройством контроля герметич-ности клапанов.
*) Минимальное давление газа на входе в рампу, необходимое для работы горелки на максимальной мощности при противодавлении в камере, равном 0.
**) Максимальное давление газа на входе в газовую рампу.
Номинальная калорийность природного газа при 0 °C, 1013 мбар:
Hi = 35,80 МДж/м3 = 8550 ккал/м3.
LPG HI 92,11 МДж/м3 = 22000 ккал/м3.
