Прогрессивно-двухступенчатые с пневматической модуляцией газовые горелки оборудованные преобразователем частоты (ИНВЕРТЕР), с пониженным содержанием вредных выбросов, мощностью от 200 до 1450 кВт.
| Артикул: | 17660015 |
| Тепловая Мощность Мин: | 200 кВт |
| Тепловая Мощность Макс: | 1450 кВт |
| Расход Газа (метан) Мин: | 20,1 нм³/ч |
| Расход Газа (метан) Макс: | 146 нм³/ч |
| Электропитание: | 3ф 400В |
| Тип регулировки: | Двухступенчатая |
| Размер упаковки Д х Ш х В (мм): | 1080x770x700 |
| Вес НЕТТО/БРУТТО (кг): | 73/94 |
Технические и функциональные характеристики
- Газовая горелка с низкими выбросами оксидов азота и CO (класс III) в соответствии с требовании европейского норматива EN676.
- Функционирование на двух прогрессивных ступенях/модуляционное.
- Способная работать с модуляцией мощности при помощи встроенного автоматического регулятора RWF40,
- установленного на панели управления (заказывать отдельно со специальным модуляционным комплектом).
- Регулировка газа посредством рабочего клапана пропорционального типа, управляемого пневматически.
- Подходит для работы на любой топке в соответствии с европейским нормативом EN303.
- Головка горения с частичной рециркуляцией сожженных газов и низкими выбросами NOx (класс III).
- Высокая производительность вентилятора, небольшое потребление электроэнергии, низкий уровень шума.
- Открываемый вправо и влево шарнир для удобного доступа к головке горения без демонтажа горелки.
- Регулировка расхода воздуха заслонкой с линейным открытием, открываемой электрическим сервоприводом.
- Закрытие воздушной заслонки в положении покоя.
- Регулировка оборотов вращения вентилятора при изменении мощности горелки благодаря преобразователю частоту, позволяющему значительно сократить уровень шума и потребление элекроэнергии (только для варианта V).
- Электрический щит, соединяемый посредством 4- и 7-штырькового разъемов (в комплекте поставки).
- Электрический щит класса защиты IP55.
- Подвижный фланец для соединения горелки с котлом. Это позволяет приспособить горелку к различным
- теплогенераторам.
- Возможность расположения выхода газовой рампы или сверху вниз или снизу вверх.
Конструктивные характеристики
- Корпус выполнен из легкого сплава алюминия.
- Центробежный вентилятор из легкого сплава алюминия.
- Привод вентилятора ― трехфазный электрический двигатель из легкого сплава.
- Электрический двигатель вентилятора, контролируемый электронно преобразователем частоты (вариант V).
- Воздухозаборник оснащен вставкой из шумопоглощающего материала и выполнен так, чтобы обеспечивалась оптимальная линейность открытия воздушной заслонки.
- Электрический щит выполнен из легкого сплава алюминия.
- Электрические соединения выполнены на печатной схеме.
- Щит управления с мнемосхемой функционирования и яркими контрольными лампочками, выключателем пуска/останова, тумблером автоматического/ручного режимов и минимальной/максимальной мощности, подготовлен для монтажа регулятора RWF40.
- Электронный блок управления и контроля в соответствии с европейским нормативом EN298, оснащенный функцией обнаружения неисправностей в функционировании.
- Обнаружение пламени посредством электрода ионизации.
- Газовая рампа с клапаном безопасности и рабочим клапаном пропорционального типа с пневматическим приводом, реле минимального давления, регулятором давления и газовым фильтром.
- "Умные" разъемы горелки/рампы (для защиты от неправильного использования).
Размеры горелки:
|
A мм |
А1 мм |
А2 мм |
В1 мм |
В2 мм |
В5 мм |
С мм |
D мм |
Е мм |
F мм |
I мм. |
I1 мм |
L мм |
M мм |
N мм |
|
645 |
275 |
370 |
380 |
160 |
160 |
1280 |
200-450 |
240 |
219 |
320 |
320 |
280-370 |
M12 |
250 |
Соответствие горелка рампа:
.jpg)

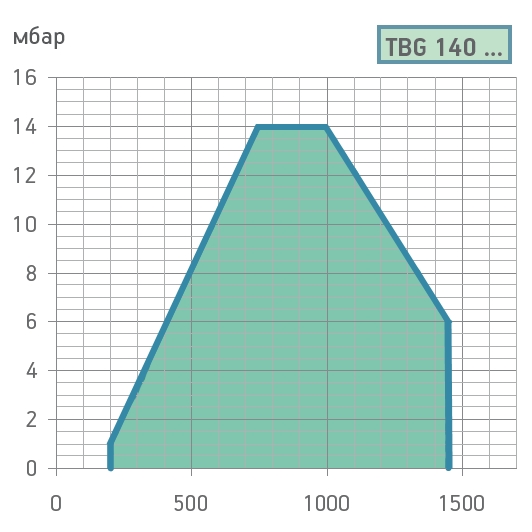

Рабочий диапазон горелки (график):
.jpg)
|
Вид газа |
Кривая на графике |
Версия |
P.Max** мбар |
Исполн. |
Газовая рампа Код. |
Рег.давления газа с фильтром Код |
Адаптер горелка/рампа Код |
Контроль герметич. клап. Код |
Схема. |
|
ПРИР. |
95A |
CE |
100 |
CTV |
19990441
|
в комплекте |
96000032 |
98000101 |
D3 |
|
360 |
CTV |
19990448
|
в комплекте |
96000032 |
98000101 |
D3 |
|||
|
95B |
CE |
100 |
CTV |
19990442
|
в комплекте |
96000007 |
98000101 |
D3 |
|
|
360 |
CTV |
19990449
|
в комплекте |
96000007 |
98000101 |
D3 |
|||
|
95C |
CE |
100 |
CTV |
19990443
|
в комплекте |
- |
98000101 |
D3 |
|
|
95D |
CE |
500 |
CTV |
19990530
|
в комплекте |
- |
98000102 |
D3 |
|
|
95E |
CE |
500 |
CTV |
19990531
|
в комплекте |
- |
98000101 |
D3 |
Стандартная комплектация
Комплект крепления горелки к котлу (фланец, прокладка), 4- и 7-полярные штекеры.
Примечания
4) Горелка оборудована устройством перекрытия доступа воздуха в топку.
12) Согласно EN676 устройство контроля герметичности клапанов
не требуется.
**) Максимальное давление газа на входе в регулятор давления
в версии CE, в рампе — для версии EXP.
Номинальная калорийность природного газа при 0 °C, 1013 мбар:
Hi = 35,80 МДж/м3 = 8550 ккал/м3.
