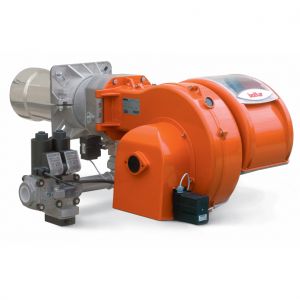

Газовая горелка BALTUR TBG 120 PN

Отложить подумать

Все товары Baltur

Код товара: 18940

Цена:
на заказ

Профессиональные консультанты
Опытные монтажники
Оперативная доставка от
1 дня
Любые способы оплаты заказа
Обмен или возврат товара

Особенности

Двухступенчатая газовая горелка с диапазоном мощности от 240 до 1200 кВт.

Артикул:	17560010
Тепловая Мощность Мин:	240 кВт
Тепловая Мощность Макс:	1200 кВт
Расход Газа (метан) Мин:	24,1 нм³/ч
Расход Газа (метан) Макс:	121 нм³/ч
Электропитание:	3ф 400В
Тип регулировки:	Двухступенчатая
Размер упаковки Д х Ш х В (мм):	1080x770x700
Вес НЕТТО/БРУТТО (кг):	66/87

Технические и функциональные характеристики

Газовая горелка с низкими выбросами оксидов азота и CO (класс II) в соответствии с требовании европейского норматива EN676.
Функционирование на двух прогрессивных ступенях/модуляционное.
Возможность функционирования в модуляционном режиме посредством установки автоматического регулятора RWF40 (заказывается отдельно вместе со специальным набором для модуляции).
Подходит для работы на любой топке в соответствии с европейским нормативом EN303.
Воздуходувная труба возврата сожженного газа, способная достигать очень низких значений выделения загрязняющих веществ, в частности оксидов азота (Nox).
Высокая производительность вентилятора, небольшое потребление электроэнергии, низкий уровень шума.
Образование газовоздушной смеси в воздуходувной трубе.
Упрощенное управление благодаря тому, что блок смешивания может быть снят без необходимости демонтажа горелки с котла.
Регулировка оборотов вращения вентилятора при изменении мощности горелки благодаря преобразователю частоту, позволяющему значительно сократить уровень шума и потребление элекроэнергии (только для варианта V).
Регулировка газа посредством рабочего клапана пропорционального типа, управляемого пневматически.
Возможность добавления устройства для контроля уплотнения клапана.

TBG 85 - 120 - 150 - 210 PN

Открываемый вправо и влево шарнир для удобного доступа к головке горения без демонтажа горелки.
Регулировка расхода воздуха заслонкой с линейным открытием, открываемой электрическим сервоприводом.
Закрытие воздушной заслонки в положении покоя.
Электрический щит, соединяемый посредством 4- и 7-штырькового разъемов (в комплекте поставки).
Электрический щит класса защиты IP55.
Подвижный фланец для соединения горелки с котлом. Это позволяет приспособить горелку к различным
теплогенераторам.
Соотношение модуляции: 1:3.

Конструктивные характеристики

Вентиляционная часть выполнена из лёгкого алюминиевого сплава.
Воздухозаборник с дроссельной заслонкой для регулировки расхода воздуха оснащен шумопоглощающей вставкой, позволяющей получить оптимальную линейность открытия воздушной заслонки.
Стяжной фланец для крепления скользящего котла с регулировкой выступа головки под различные типы горелок.
Регулируемая воздуходувная труба с форсункой из нержавеющей стали и диском дефлектора из стали.
Окошко для контроля пламени.
Переключатель давления воздуха, обеспечивающий наличие воздуха горения.
Газовая рампа с клапаном безопасности и рабочим клапаном пропорционального типа с пневматическим приводом, реле минимального давления, регулятором давления и газовым фильтром.
Проверка наличия пламени через ионизацию электродов.
Электрические соединения выполнены на печатной схеме.
Высоконадежные разъемы для соединения с газовой рампой.
7-штырьковый разъем для электрического питания и соединения линии термостатов с горелкой, 4-штырьковый разъем для управления второй ступенью или электронным регулятором мощности.
Подготовлена для подключения к микроамперметру с ионизационным кабелем.
Электропроводка класса защиты IP44.

TBG 85 - 120 - 150 - 210 PN

Центробежный вентилятор из легкого сплава алюминия.
Привод вентилятора ― трехфазный электрический двигатель из легкого сплава.
Воздухозаборник оснащен вставкой из шумопоглощающего материала и выполнен так, чтобы обеспечивалась
оптимальная линейность открытия воздушной заслонки.
Электрический щит выполнен из легкого сплава алюминия.
Щит управления с мнемосхемой функционирования и яркими контрольными лампочками, выключателем пуска/останова, тумблером автоматического/ручного режимов и минимальной/максимальной мощности, подготовлен для монтажа регулятора RWF40.
Электронный блок управления и контроля в соответствии с европейским нормативом EN298, оснащенный функцией обнаружения неисправностей в функционировании.

Размеры горелки:

A мм	А1 мм	А2 мм	В1 мм	В2 мм	В5 мм	С мм	D мм	Е мм	F мм	I мм.	I1 мм	L мм	M мм	N мм
645	275	370	380	160	160	1280	200-450	224	219	320	320	280-370	M12	235

Соответствие горелка рампа:

Рабочий диапазон горелки (график):

Вид газа	Кривая на графике	Версия	P.Max** мбар	Исполн.	Газовая рампа Код.	Рег.давления газа с фильтром Код	Адаптер горелка/рампа Код	Контроль герметич. клап. Код	Схема.
ПРИР.	71A	CE/EXP	100		19990441	в комплекте	96000032	-	D3
			100	CTV	19990441	в комплекте	96000032	98000101	D3
			360		19990448	в комплекте	96000032	-	D3
			360	CTV	19990448	в комплекте	96000032	98000101	D3
ПРИР.	71B	CE/EXP	100		19990442	в комплекте	96000007	-	D3
ПРИР.	71B	CE/EXP	100	CTV	19990442	в комплекте	96000007	98000101	D3
ПРИР.	71C	CE/EXP	100		19990443	в комплекте	-	-	D3
ПРИР.	71C	CE/EXP	100	CTV	19990443	в комплекте	-	98000101	D3
ПРИР.	71D	CE/EXP	500		19990530	в комплекте	-	-	D3
ПРИР.	71D	CE/EXP	500	CTV	19990530	в комплекте	-	98000101	D3
Вид газа	Версия		P.Min* мбар.	Исполн.	Газовая рампа Код	Рег.давления газа с фильтром Код	Адаптер горелка/рампа Код	Контроль герметич. клап. Код	Схема.
LPG	CE/EXP		30		19990442	в комплекте	96000007	-	D3
LPG	CE/EXP		30	CTV	19990442	в комплекте	96000007	98000101	D3

Стандартная комплектация

Комплект крепления горелки к котлу

Примечания

4) Автоматическое перекрытие доступа воздуха в топку при остановке
работы горелки
***) Максимальное давление газа на входе в регулятор давления
Теплотворная способность природного газа при 0°C, 1013 мбар:
Hi=35,80 МДж/м3 = 8550 ккал/м3

Материалы для скачивания

Инструкция
