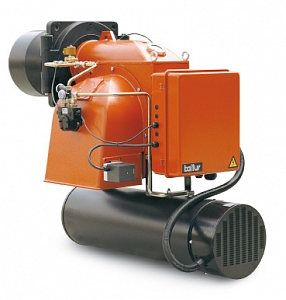

Мазутная горелка BALTUR BT 120 DSN 4T Hinged
- Профессиональные консультанты
- Опытные монтажники
- Оперативная доставка от
1 дня - Любые способы оплаты заказа
- Обмен или возврат товара
Особенности
Двухступенчатые мазутные горелки с откидным шарниром на фланце, мощностью от 223 до 446 кВт.
| Артикул: | 2081011 |
| Тепловая Мощность Мин: | 669 кВт |
| Тепловая Мощность Макс: | 1451 кВт |
| Минимальный Расход Мазута кг/ч: | 20 |
| Максимальный Расход Мазута кг/ч: | 40 |
| Электропитание: | 3ф 400В |
| Тип регулировки: | Двухступенчатая |
| Вязкость Топлива °E: | 7 |
| Размер упаковки Д х Ш х В (мм): | 1060x660x600 |
| Вес НЕТТО/БРУТТО (кг): | 60/85 |
Технические и функциональные характеристики
Горелка для тяжелых нефтепродуктов.
Двуступенчатая (высокое/низкое пламя).
Способна работать с любым типом камеры сгорания.
Механическая атомизация высокого давления топлива.
Способность достигать максимальных значений сгорания путем регулировки воздуха в камере сгорания и воздуходувной
трубе.
Упрощенное управление благодаря тому, что блок распыления может быть снят без необходимости демонтажа горелки с
котла.
Регулировка потока для первой и второй степени при помощи электросервомотора с задержкой закрытия клапана для
предотвращения рассеивания тепла в дымоход.
Возможность использования мазута вязкостью до 20°E при 50°C, добавляя комплект, включающий:ТЭНы для
насоса.ТЭНы для узла распыления.ТЭНы для электромагнитного клапана 1-й и 2-й ступеней.
При использовании тяжелых нефтепродуктов с низким содержанием серы добавьте комплект (заказывать отдельно)
состоящий из:Специального линейного фильтра.Гибких шлангов из нержавеющей стали, резистора для насоса.Узел
распыления.Электромагнитный клапан 1-й и 2-й ступеней
Оборудована о одним фланцем, одной изолирующей перемычкой для крепления котла, двумя гибкими шлангами, одним
линейным фильтром и двумя форсунками.
Конструктивные характеристики
Часть вентилятора из алюминиевого сплава.
Высокоэффективный центробежный вентилятор.
Впускное устройство для воздуха горения с устройством регулировки потока.
Стяжной фланец для крепления скользящего котла с регулировкой выступа головки под различные типы горелок.
Регулирумая воздуходувная труба с форсункой из нержавеющей стали и диском дефлектора из стали.
Трехфазный электромотор для вентилятора и насоса.
Шестеренный насос с регулятором давлнеия и клапаном остановки подачи топлива.
Блок распыления с закрывающей форсунку шпилькой.
Автоматическое оборудование контроля и управления для горелок, соответствующее европейским стандартам EN230.
Проверка наличия пламени через фотосопротивление.
Контрольная панель, состоящая из переключателя стоп/вкл, переключателя 1/2 ступени, резистора блока и резистора
предварительного нагрева на индикаторах.
Клеммный блок для подачи электричества и терморегулирования горелки, а также для контроля второй ступени.
Уровень защиты электроустановки IP40.
Электрический подогреватель топлива включает противогазовый клапан, фильтр, термометр, термостат регулировки и
минимальный температуры.
Варианты по запросу
По дополнительному запросу горелка может оснащаться подогревателем мазута, работающим на паре. При работе на
полном режиме это позволит подогреть топливо паром, поступающим от котла, экономя электроэнергию.
Устройство для предварительного нагрева паром.
По дополнительному запросу горелка может оснащаться подогревателем мазута, работающим на паре. При работе на
полном режиме это позволит подогреть топливо паром, поступающим от котла, экономя электроэнергию.
Устройство для предварительного нагрева паром.
Размеры горелки:
.png)
|
A мм |
А1 мм |
А2 мм |
В мм |
В1мм |
В2мм |
С мм |
D мм |
Е мм |
F мм |
I мм. |
I1 мм |
L мм |
M мм |
N мм |
|
690 |
320 |
370 |
825 |
665 |
160 |
1125 |
265 |
230 |
195 |
300 |
300 |
340 |
M16 |
240 |

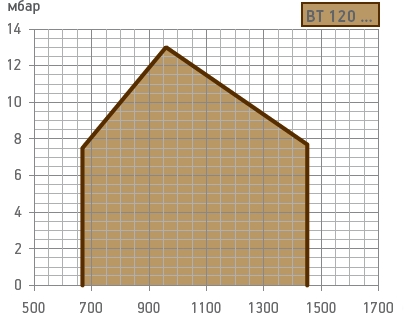

Рабочий диапазон горелки (график):
.jpg)
Стандартная комплектация:
Топливный фильтр, гибкие топливные шланги, форсунки, комплект крепления горелки к котлу (фланец, прокладка).
Примечания:
4) Устройство автоматического перекрытия воздуха в топку при остановке работы горелки.
Номинальная калорийность нефти (мазута):
Hi = 40,19 МДж/кг = 9600 ккал/кг.
