Газовая горелка BALTUR TBG 800 ME

Отложить подумать

Все товары Baltur

Код товара: 18965

Цена:
на заказ

Профессиональные консультанты
Опытные монтажники
Оперативная доставка от
1 дня
Любые способы оплаты заказа
Обмен или возврат товара

Особенности

Прогрессивно-двухступенчатые с электронной модуляцией газовые горелки мощностью от 800 до 8000 кВт.

Артикул:	67220010
Тепловая Мощность Мин:	800 кВт
Тепловая Мощность Макс:	8000 кВт
Расход Газа (метан) Мин:	80 нм³/ч
Расход Газа (метан) Макс:	805 нм³/ч
Электропитание:	3ф 400В
Тип регулировки:	Двухступенчатая
Размер упаковки Д х Ш х В (мм):	1930x1520x1155
Вес НЕТТО/БРУТТО (кг):	285/460

Технические и функциональные характеристики

Газовая горелка, сертифицированная CE в соответствии с европейским нормативом EN676.

Функционирование на двух прогрессивных ступенях/модуляционное.

Возможность функционирования в модуляционном режиме посредством установки автоматического регулятора RWF40

(заказывается отдельно вместе со специальным набором для модуляции).

Подходит для работы на любой топке в соответствии с европейским нормативом EN303.

Высокая производительность вентилятора, небольшое потребление электроэнергии, низкий уровень шума.

Образование газовоздушной смеси в воздуходувной трубе.

Воздуходувная труба возврата сожженного газа, способная достигать очень низких значений выделения загрязняющих

веществ, в частности оксидов азота (Nox).

Упрощенное управление благодаря тому, что блок смешивания может быть снят без необходимости демонтажа горелки с

котла.

TBG 45 - 60 ME

Газовая горелка с низкими выбросами оксидов азота и CO (класс III) в соответствии с требовании европейского норматива

EN676.

Соотношение модуляции: 1:4.

Регулировка расхода воздуха на горение с автоматическим закрытием заслонки при останове горелки во избежание

рассеивания тепла через дымоход.

Регулировка газа дроссельной заслонкой, управляемой шаговым сервоприводом с электронным управлением .

Соответствие устройства для контроля уплотнения клапана в соответствии с европейским стандартом EN676.

Горелка оснащена 4-штырьковым и 7-штырьковым разъемами, фланцем и изоляционной прокладкой для крепления к

котлу.

TBG 85 - 120 - 150 - 210 ME

Головка горения с частичной рециркуляцией сожженных газов и низкими выбросами NOx (класс II).

Открываемый вправо и влево шарнир для удобного доступа к головке горения без демонтажа горелки.

Регулировка расхода воздуха заслонкой с линейным открытием, открываемой шаговым сервоприводом с электронным

управлением.

Закрытие воздушной заслонки в положении покоя.

Электрический щит, соединяемый посредством 4- и 7-штырькового разъемов (в комплекте поставки).

Электрический щит класса защиты IP55.

Подвижный фланец для соединения горелки с котлом. Это позволяет приспособить горелку к различным

теплогенераторам.

Высокое модуляционное соотношение: 1:5.

Конструктивные характеристики

Вентиляционная часть выполнена из лёгкого алюминиевого сплава.

Воздухозаборник с дроссельной заслонкой для регулировки расхода воздуха оснащен шумопоглощающей вставкой,

позволяющей получить оптимальную линейность открытия воздушной заслонки.

Стяжной фланец для крепления скользящего котла с регулировкой выступа головки под различные типы горелок.

Регулирумая воздуходувная труба с форсункой из нержавеющей стали и диском дефлектора из стали.

Окошко для контроля пламени.

Размеры горелки:

A мм	А1 мм	А2 мм	В1 мм	В2 мм	В5 мм	С мм	D мм	Е мм	F мм	I мм.	I1 мм	L мм	M мм	N мм
1230	570	660	740	260	310	2020	720	418	432	520	520	594	M20	440

Соответствие горелка рампа:

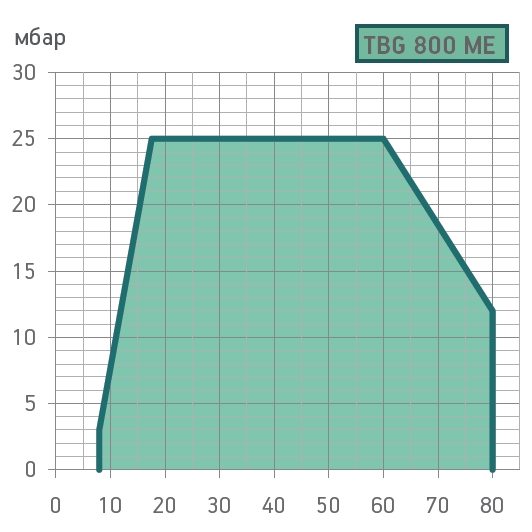

Рабочий диапазон горелки (график):

Вид газа	Кривая на графике	Версия	P.Max** мбар	Исполн.	Газовая рампа Код.	Рег.давления газа с фильтром Код	Адаптер горелка/рампа Код	Контроль герметич. клап. Код	Схема.
ПРИР.	119A	CE/EXP	500	CTV	19990542	в комплекте	-	в комплекте	D4
	119B	CE/EXP	500	CTV	19990543	в комплекте	-	в комплекте	D4
	119C	CE/EXP	500	CTV	19990544	в комплекте	-	в комплекте	D4

Стандартная комплектация

Комплект крепления горелки к котлу (фланец, прокладка).

Примечания

4) Горелка оборудована устройством перекрытия доступа воздуха в топку.

Теплотворная способность топлива при 0°C, 1013 мбар:

Природный газ: Hi = 35,80 МДж/м3 = 8550 ккал/м3,

Сжиженный газ: Hi = 92 МДж/м3 = 22000 ккал/м3

Для другого вида газа или его давления свяжитесь с нашим представителем.

CTV) Газовая рампа с контролем герметичности клапанов.
