Газовая горелка BALTUR TBG 360 ME

Отложить подумать

Все товары Baltur

Код товара: 18962

Цена:
на заказ

Профессиональные консультанты
Опытные монтажники
Оперативная доставка от
1 дня
Любые способы оплаты заказа
Обмен или возврат товара

Особенности

Прогрессивно-двухступенчатые с электронной модуляцией газовые горелки мощностью от 500 до 3600 кВт.

Артикул:	17780010
Тепловая Мощность Мин:	500 кВт
Тепловая Мощность Макс:	3600 кВт
Расход Газа (метан) Мин:	53 нм³/ч
Расход Газа (метан) Макс:	381 нм³/ч
Электропитание:	3ф 400В
Размер упаковки Д х Ш х В (мм):	1070x720x870
Вес НЕТТО/БРУТТО (кг):	100/117.3

Технические и функциональные характеристики

Газовая горелка, сертифицированная CE в соответствии с европейским нормативом EN676.

Функционирование на двух прогрессивных ступенях/модуляционное.

Возможность функционирования в модуляционном режиме посредством установки автоматического регулятора RWF40

(заказывается отдельно вместе со специальным набором для модуляции).

Подходит для работы на любой топке в соответствии с европейским нормативом EN303.

Высокая производительность вентилятора, небольшое потребление электроэнергии, низкий уровень шума.

Образование газовоздушной смеси в воздуходувной трубе.

Воздуходувная труба возврата сожженного газа, способная достигать очень низких значений выделения загрязняющих

веществ, в частности оксидов азота (Nox).

Упрощенное управление благодаря тому, что блок смешивания может быть снят без необходимости демонтажа горелки с котла.

Головка горения с частичной рециркуляцией сожженных газов и низкими выбросами NOx (класс III).

Открываемый вправо и влево шарнир для удобного доступа к головке горения без демонтажа горелки.

Регулировка расхода воздуха заслонкой с линейным открытием, открываемой шаговым сервоприводом с электронным

управлением.

Закрытие воздушной заслонки в положении покоя.

Электрический щит, соединяемый посредством 4- и 7-штырькового разъемов (в комплекте поставки).

Электрический щит класса защиты IP55.

Подвижный фланец для соединения горелки с котлом. Это позволяет приспособить горелку к различным

теплогенераторам.

Высокое модуляционное соотношение: 1:5.

Конструктивные характеристики

Вентиляционная часть выполнена из лёгкого алюминиевого сплава.

Воздухозаборник с дроссельной заслонкой для регулировки расхода воздуха оснащен шумопоглощающей вставкой,

позволяющей получить оптимальную линейность открытия воздушной заслонки.

Стяжной фланец для крепления скользящего котла с регулировкой выступа головки под различные типы горелок.

Регулирумая воздуходувная труба с форсункой из нержавеющей стали и диском дефлектора из стали.

Окошко для контроля пламени.

Переключатель давления воздуха, обеспечивающий наличие воздуха горения.

Регулировка минимального и максимального расхода воздуха посредством шагового электрического сервопривода с

электронным управлением .

Газовая рампа с клапаном безопасности и рабочим клапаном с электромагнитным приводом, реле минимального

давления, регулятором давления и газовым фильтром.

Проверка наличия пламени через ионизацию электродов.

Высоконадежные разъемы для соединения с газовой рампой.

7-штырьковый разъем для электрического питания и соединения линии термостатов с горелкой, 4-штырьковый разъем

для управления второй ступенью или электронным регулятором мощности.

Подготовлена для подключения к микроамперметру с ионизационным кабелем.

Электропроводка класса защиты IP44.

Центробежный вентилятор из легкого сплава алюминия.

Привод вентилятора ― трехфазный электрический двигатель из легкого сплава.

Воздухозаборник оснащен вставкой из шумопоглощающего материала и выполнен так, чтобы обеспечивалась

оптимальная линейность открытия воздушной заслонки.

Электрический щит выполнен из легкого сплава алюминия.

Щит управления с мнемосхемой функционирования и яркими контрольными лампочками, выключателем пуска/останова и

тумблером выключения горелки, подготовлен для монтажа регулятора RWF40 и оснащен функцией разблокировки

посредством дисплея.

Электронный блок управления и контроля в соответствии с европейским нормативом EN298, оснащенный

микропроцессором и встроенным блоком контроля герметичности; возможность соединения eBus.

Дисплей для отображения последовательности режимов функционирования и кодов неисправностей.

Размеры горелки:

A мм	А1 мм	А2 мм	В1 мм	В2 мм	В6 мм	С мм	D мм	Е мм	F мм	I мм.	I1 мм	L мм	M мм	N мм
820	400	420	390	160	200	1350	200-450	270	219	320	320	310-370	M12	275

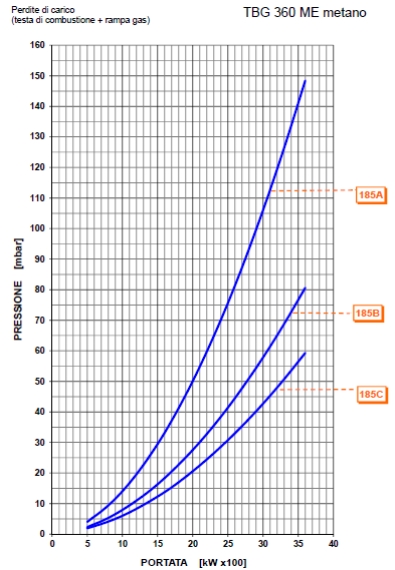

Соответствие горелка рампа:

Рабочий диапазон горелки (график):

Вид газа	Кривая на графике	Версия	P.Max** мбар	Газовая рампа Код.	Адаптер горелка/рампа Код	Контроль герметич. клап. Код	Схема.
ПРИР.	185A	CE	500	19990524	-	в комплекте	D2
	185B	CE	500	19990525	-	в комплекте	D2
	185C	CE	500	19990526	-	в комплекте	D2
Вид газа	Версия		P.Min* мбар.	Газовая рампа Код	Форсунки LPG	Контроль герметич. клап. Код	Схема.
LPG	CE		500	19990524	98000366	в комплекте	D2
LPG	CE		500

Стандартная комплектация

Комплект крепления горелки к котлу (фланец, прокладка)
Семи- и четырехполюсный электрические штекеры

Примечания

Использован материал снижающий шум вентилятора.
Горелка оборудована устройством перекрытия доступа воздуха в топку.
Блок контроля герметичности обязательно должен быть установлен на горелку согласно EN676 (заказывается отдельно)
Газовая рампа с устройством контроля герметичности клапанов.
Максимальное давление газа на входе в регулятор давления.
Номинальная калорийность природного газа при 0 °C, 1013 мбар: Hi = 35,80 МДж/м3 = 8550 ккал/м3.
