Дизельная горелка BALTUR TBL 160 P
- Профессиональные консультанты
- Опытные монтажники
- Оперативная доставка от
1 дня - Любые способы оплаты заказа
- Обмен или возврат товара
Особенности
Двухступенчатая дизельная горелка с диапазоном мощности от 500 до 1600 кВт.
| Артикул: | 35950010 |
| Тепловая Мощность Мин: | 500 кВт |
| Тепловая Мощность Макс: | 1600 кВт |
| Расход Дизеля - Мин. кг/ч: | 42 |
| Расход Дизеля - Макс. кг/ч: | 135 |
| Электропитание: | 3ф 400В |
| Тип регулировки: | Двуxступенчатая |
| Вязкость Топлива °E: | 1,5 |
| Размер упаковки Д х Ш х В (мм): | 1080x770x700 |
| Вес НЕТТО/БРУТТО (кг): | 69/90 |
Технические и функциональные характеристики
Горелка для светлых нефтепродуктов.
Двуступенчатая (высокое/низкое пламя).
Способна работать с любым типом камеры сгорания.
Высокая производительность вентилятора, небольшое потребление электроэнергии, низкий уровень шума.
Механическая атомизация высокого давления топлива.
Отличные результаты горения благодаря регулировке воздушной заслонки и головки горения.
Головка горения с частичной рециркуляцией сгоревших газов позволяет достичь низких выбросов оксидов азота (класс II в
соответствии с нормативом EN676).
TBL 85 - 105 - 130 - 160 - 210 P
Легкое обслуживание благодаря наличию шарнира и открытию горелки в любую сторону (вправо или влево) для удобного
вынимания узла распыления без надобности в демонтаже горелки.
Электрический щит из легкого сплава алюминия, соединяемый посредством 4- и 7-штырькового разъемов.
Электропроводка класса защиты IP55.
Горелки моделей DACA и TBL 210 оснащены устройством закрытия воздушной заслонки при останове горелки во
избежание рассеивания тепла через дымоход.
Горелка оснащена фланцем и изоляционной прокладкой для крепления к котлу, двумя шлангами, фильтром линии, двумя
форсунками, 4-штырьковым и 7-штырьковым разъемами.
Конструктивные характеристики
Часть вентилятора из алюминиевого сплава.
Стяжной фланец для крепления скользящего котла с регулировкой выступа головки под различные типы горелок.
Регулирумая воздуходувная труба с форсункой из нержавеющей стали и диском дефлектора из стали.
Устройство из фонопоглощающего материала для сокращения шума вентилятора (вариант DACA).
Шестеренный насос с регулятором давлнеия, клапаном остановки подачи топлива и клапаном безопасности.
Автоматическое оборудование контроля и управления для горелок, соответствующее европейским стандартам EN230.
Проверка наличия пламени через фотосопротивление.
Розетка с 7 контактами для электропитания горелки и поключения термостата и розетка с 4 контактами для контроля 2
ступени.
Электропроводка класса защиты IP40, для модели DACA ― IP44.
TBL 85 - 105 - 130 - 160 - 210 P
Центробежный вентилятор высокой производительности из легкого сплава алюминия.
Воздухозаборник спроектирован так, чтобы достигалась оптимальная линейность потока воздуха при открытии заслонки.
Окошко для контроля пламени.
Трехфазный электромотор для вентилятора и насоса.
Регулировка расхода воздуха на первой и второй ступенях посредством гидравлического привода, для вариантов
исполнения DACA и TBL 210 при помощи электрического сервопривода.
Щит управления с мнемосхемой функционирования и яркими контрольными лампочками функционирования и
блокировки, выключателем пуска/останова и кнопкой разблокировки горелки.
Электрические соединения выполнены на печатной схеме, включающей тумблер 1-й/2-й ступеней, 7-штырьковый разъем
для соединения линии термостатов горелки, 7-штырьковый разъем для управления второй ступенью.
Варианты по запросу
Устройство закрытия воздушной заслонки при останове горелки во избежание рассеивания тепла через дымоход,
функционирование на биодизеле.
Размеры горелки:
.png)
|
A мм |
А1 мм |
А2 мм |
В мм |
В1 мм |
В2 мм |
С мм |
D мм |
Е мм |
F мм |
I мм. |
I1 мм |
L мм |
M мм |
N мм |
|
680 |
310 |
370 |
540 |
380 |
160 |
1300 |
200-450 |
224 |
219 |
320 |
320 |
280-370 |
M12 |
235 |

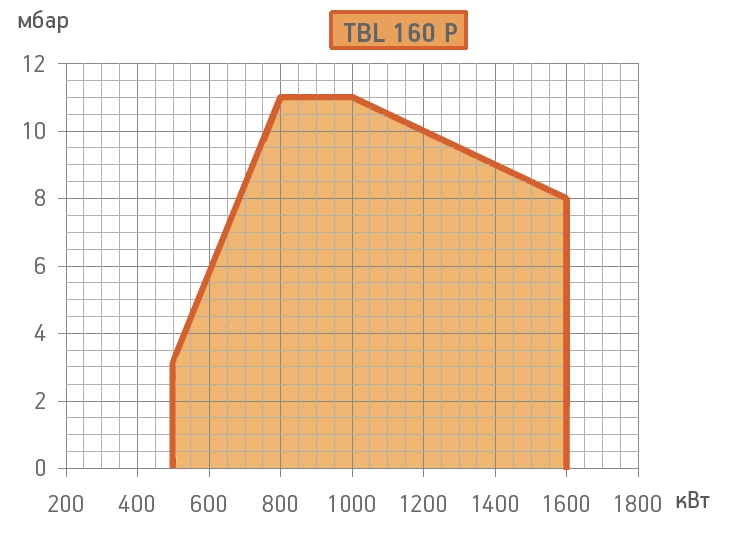

Рабочий диапазон горелки (график):
Стандартная комплектация:
Топливный линейный фильтр, гибкие топливные шланги, форсунки, комплект крепления горелки к котлу (фланец, прокладка), четырех-и семиполярный штекеры.
Примечания:
4) Горелка оборудована устройством перекрытия доступа воздуха в топку.
5) Биодизель в соответствии с Европейскими нормами EN 14213-FAME.
Номинальная калорийность дизельного топлива: Hi = 42,70 МДж/кг = 10 200 ккал/кг.
Материалы для скачивания
ИнструкцияЗапчасти (2007 год)
Запчасти (2011 год)
Запчасти (2012 год)v3
Запчасти (2012 год)v4
Сертификат
