Газовая горелка BALTUR BTG 6 L300
- Вес (кг): 10,8
- Мощность max (кВт): 56,3
- Мощность min (кВт): 30,6
- Тип регулирования: одноступенчатая
- Профессиональные консультанты
- Опытные монтажники
- Оперативная доставка от
1 дня - Любые способы оплаты заказа
- Обмен или возврат товара
Одноступенчатая горелка c диапазоном мощности от 30 до 56 кВт.
| Артикул: | 17040020 |
| Тепловая Мощность Мин: | 30,6 кВт |
| Тепловая Мощность Макс: | 56,3 кВт |
| Расход Газа (метан) Мин: | 3,1 нм³/ч |
| Расход Газа (метан) Макс: | 5,7 нм³/ч |
| Электропитание: | 1ф 230В |
| Тип регулировки: | Одноступенчатая |
| Размер упаковки Д х Ш х В (мм): | 780x370x410 |
| Вес НЕТТО/БРУТТО (кг): | 10,75/12 |
Технические и функциональные характеристики
- Одноступенчатая (вкл/выкл).
- Способна работать с любым типом камеры сгорания.
- Образование газовоздушной смеси в воздуходувной трубе.
- Способность достигать максимальных значений сгорания путем регулировки воздуха в камере сгорания и воздуходувной трубе.
- Головка горения с рециркуляцией сгоревших газов позволяет достичь низких выбросов загрязняющих веществ в атмосферу, в особенности это касается оксидов азота (NOx) (класс II для BTG 15P и класс III для BTG 20P в соответствии с нормативом EN676).
- Упрощенное управление благодаря тому, что блок смешивания может быть снят без необходимости демонтажа горелки с котла.
- Ручная регулировка потока.
- Возможность добавления газовой рампы с блоком контроля герметичности.
- Оборудована одним коннектором с 7контактами, одним фланцем, одной изолирующей перемычкой для крепления котла.
Конструктивные характеристики
- Часть вентилятора из алюминиевого сплава.
- Высокоэффективный центробежный вентилятор.
- Впускное устройство для воздуха горения с устройством регулировки потока.
- Стяжной фланец для крепления скользящего котла с регулировкой выступа головки под различные типы горелок.
- Регулирумая воздуходувная труба с форсункой из нержавеющей стали и диском дефлектора из стали.
- Монофазный электромотор для вентилятора.
- Переключатель давления воздуха, обеспечивающий наличие воздуха горения.
- Газовая труба с рабочим клапаном и клапаном безопасности, переключателем минимального давления, регулятором
- давления и газовым фильтром.
- Автоматическое оборудование контроля и управления для горелок, соответствующее европейским стандартам EN298.
- Проверка наличия пламени через ионизацию электродов.
- Розетка с 7 контактами для электропитания горелки и поключения термостата.
- Подготовлена для подключения к микроамперметру с ионизационным кабелем.
- Уровень защиты электроустановки IP40.
- Звуконепроницаемая защитная крышка.
Размеры горелки:
| A мм | А1 мм | А2 мм | В1 мм | В2 мм | В5 мм | С мм | D мм | Е мм | F мм | I мм. | I1 мм | L мм | M мм | N мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 246 | 123 | 123 | 219 | 70 | 53 | 610 | 50-300 | 90 | 90 | 170 | 140 | 130-155 | M8 | 95 |
Соответствие горелка рампа:

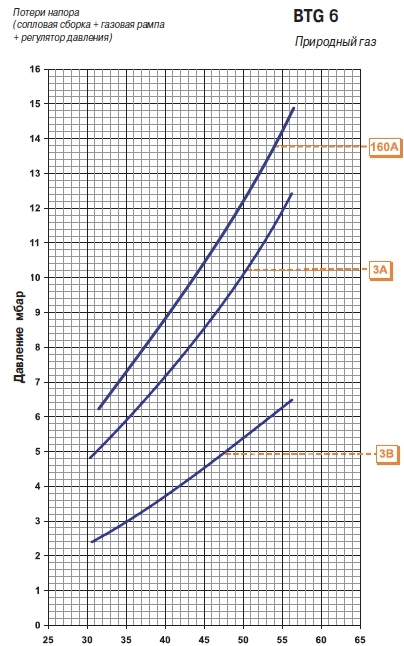

Рабочий диапазон горелки (график):
|
Вид газа |
Кривая на графике |
Версия |
P.Max** мбар |
Исполн. |
Газовая рампа Код. |
Рег.давления газа с фильтром Код |
Адаптер горелка/рампа Код |
Контроль герметич. клап. Код |
Схема. |
|
ПРИР. |
3А |
CE/EXP |
65 |
|
19990466
|
в комплекте |
96000001 |
- |
М2 |
|
ПРИР. |
3B |
CE/EXP |
360 |
|
19990002
|
в комплекте |
- |
- |
M2 |
|
CTV |
19990002
|
в комплекте |
- |
98000100 |
M2 |
||||
|
ПРИР. |
160A |
CE/EXP |
200 |
|
19990338
|
в комплекте |
96000001 |
- |
M2 |
|
CTV |
19990338
|
в комплекте |
96000001 |
98000100 |
M2 |
||||
|
Вид газа |
Версия |
P.Min* мбар. |
Исполн. |
Газовая рампа Код |
Рег.давления газа с фильтром Код |
Адаптер горелка/рампа Код |
Контроль герметич. клап. Код |
Схема. |
|
|
LPG |
CE |
30 |
|
19990002
|
в комплекте |
96000001 |
- |
М2 |
|
Стандартная комплектация:
Комплект крепления горелки к котлу и 7+ми полюсный штекер.
Примечания:
1) Автоматическое перекрытие доступа воздуха в топку.
**) Минимальное давление на входе в рампу, необходимое для работы горелки на максимальной мощности при противодавлении в камере равным 0.
***) Максимальное давление газа на входе в регулятор давления.
Теплотворная способность природного газа при 0°C, 1013 мбар: Hi = 35,80
МДж/м3 = 8550 ккал/м3.
2) Удлиненное сопло горелки.
