Газовая горелка BALTUR BTG 3 L200
- Вес (кг): 9,2
- Мощность max (кВт): 42,7
- Мощность min (кВт): 16,6
- Тип регулирования: одноступенчатая
- Профессиональные консультанты
- Опытные монтажники
- Оперативная доставка от
1 дня - Любые способы оплаты заказа
- Обмен или возврат товара
Особенности
Одноступенчатая горелка с диапазоном мощности 16,6 - 42,7 кВт.
| Артикул: | 17000020 |
| Тепловая Мощность Мин: | 16,6 кВт |
| Тепловая Мощность Макс: | 42,7 кВт |
| Расход Газа (метан) Мин: | 1,7 нм³/ч |
| Расход Газа (метан) Макс: | 4,3 нм³/ч |
| Электропитание: | 1ф 230В |
| Тип регулировки: | Одноступенчатая |
| Размер упаковки Д х Ш х В (мм): | 540x300x320 |
| Вес НЕТТО/БРУТТО (кг): | 9,2/10 |
Технические и функциональные характеристики
- Одноступенчатая (вкл/выкл).
- Способна работать с любым типом камеры сгорания.
- Образование газовоздушной смеси в воздуходувной трубе.
- Способность достигать максимальных значений сгорания путем регулировки воздуха в камере сгорания и воздуходувной трубе.
- Головка горения с рециркуляцией сгоревших газов позволяет достичь низких выбросов загрязняющих веществ в атмосферу, в особенности это касается оксидов азота (NOx) (класс II с нормативом EN676).
- Упрощенное управление благодаря тому, что блок смешивания может быть снят без необходимости демонтажа горелки с котла.
- Ручная регулировка потока.
- Возможность добавления газовой рампы с блоком контроля герметичности.
- Оборудована одним коннектором с 7 контактами, одним фланцем, одной изолирующей перемычкой для крепления котла.
Конструктивные характеристики
- Часть вентилятора из алюминиевого сплава.
- Высокоэффективный центробежный вентилятор.
- Впускное устройство для воздуха горения с устройством регулировки потока.
- Стяжной фланец для крепления скользящего котла с регулировкой выступа головки под различные типы горелок.
- Регулируемая воздуходувная труба с форсункой из нержавеющей стали и диском дефлектора из стали.
- Монофазный электромотор для вентилятора.
- Переключатель давления воздуха, обеспечивающий наличие воздуха горения.
- Газовая труба с рабочим клапаном и клапаном безопасности, переключателем минимального давления, регулятором давления и газовым фильтром.
- Автоматическое оборудование контроля и управления для горелок, соответствующее европейским стандартам EN298.
- Проверка наличия пламени через ионизацию электродов.
- Розетка с 7 контактами для электропитания горелки и подключения термостата.
- Подготовлена для подключения к микроамперметру с ионизационным кабелем.
- Звуконепроницаемая защитная крышка.
Размеры горелки:
| A мм | А1 мм | А2 мм | В1 мм | В2 мм | В5 мм | С мм | D мм | Е мм | F мм | I мм. | I1 мм | L мм | M мм | N мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 250 | 120 | 130 | 170 | 72 | 48 | 460 | 50-200 | 90 | 90 | 170 | 144 | 135-161 | M8 | 95 |
Соответствие горелка рампа:

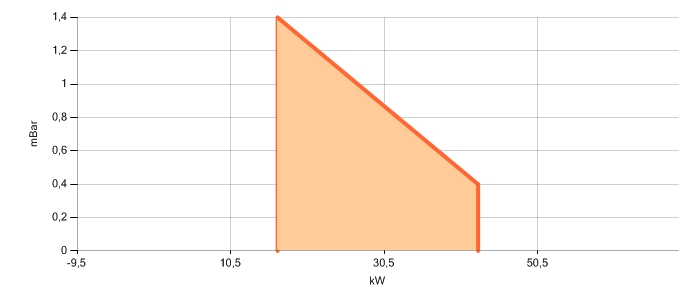

Рабочий диапазон горелки (график):
| Вид газа | Кривая на графике | Версия | P.Max** мбар | Исполн. | Газовая рампа Код. | Рег.давления газа с фильтром Код | Адаптер горелка/рампа Код | Контроль герметич. клап. Код | Схема. |
| ПРИР. | 1А | CE/EXP | 65 | 19990466 | в комплекте | - | - | М2 | |
| ПРИР. | 160A | CE/EXP | 200 | 19990338 | в комплекте | 96000001 | - | М2 | |
| ПРИР. | 160A | CE/EXP | 200 | CTV | 19990338 | в комплекте | 96000001 | 98000100 | М2 |
| Вид газа | Версия | Версия | P.Min* мбар. | Исполн. | Газовая рампа Код | Рег.давления газа с фильтром Код | Адаптер горелка/рампа Код | Контроль герметич. клап. Код | Схема. |
| LPG | CE | CE | 30 | 19990466 | в комплекте | - | - | М2 |
Стандартная комплектация
Комплект крепления горелки к котлу (фланец, прокладка) и семиполярный штекер
Примечания
- Горелка оборудована устройством перекрытия доступа воздуха в топку.
- Удлиненное газовое сопло.
