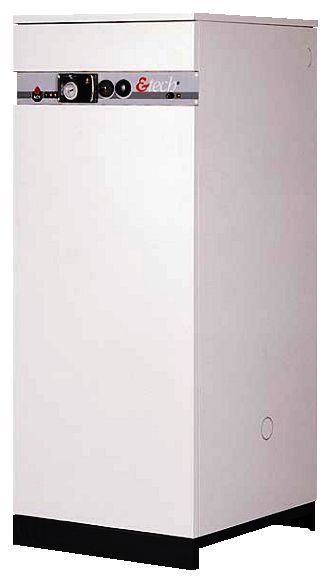

Электрокотел ACV E-Tech S 240 Tri V15

Двухконтурный напольный электрический котел с баком из нержавеющей стали системы «бак в баке»

1. Подающая линия отопления.
2. Насос контура отопления (опция).
3. Подача санитарной холодной воды
(вторичный контур).
4. Изоляция из пенополиуретана (70 mm).
5. Реле давления/наличия воды в баке.
6. Внешний бак из листовой стали с
теплоносителем контура отопления.
7. Внутренний бак из нержавеющей стали.
8. Возврат контура отопления.
9. Гильза термостата.
10. Возврат контура ГВС.
11. Выход санитарной горячей воды
(вторичный контур).
12. Предохранительный клапан.
13. Расширительный бак.
14. Нагревательные элементы.
15. Дренажное отверстие

ГИДРАВЛИЧЕСКИЕ ПОДСОЕДИНЕНИЯ:

Котел может быть подключен к системе отопления в одном из трех направлений, а также может быть размещен у стены или в углу, для чего не требуется дополнительного пространства.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

• Мощность кВт - 28,8
• Подключение электропитания - 3 x 400 В + N
• Тип нагревательных элементов - 2 x 2,4 кВт
• Количество нагревательных элементов - 6
• Общий объем воды л - 164
• Объем контура ГВС л - 86
• Макс. давление [контур ГВС] бар - 8.6
• Макс. давление [контур отопления] бар - 3
• Макс. рабочая температура °C - 85
• Подсоединение контура отопления(F) - 1”
• Подсоединение контура ГВС (M) - 3/4”
• Вес - 155 кг
• Габаритные размеры (ВхШхГ) - 1820х590х730 мм

ХАРАКТЕРИСТИКИ КОНТУРА ГВС:

• Пиковая производительность при 40°C л/10' - 545
• Пиковая производительность при 40°C л/60' - 1234
• Непрерывная производительность 40°C л/ч - 827
