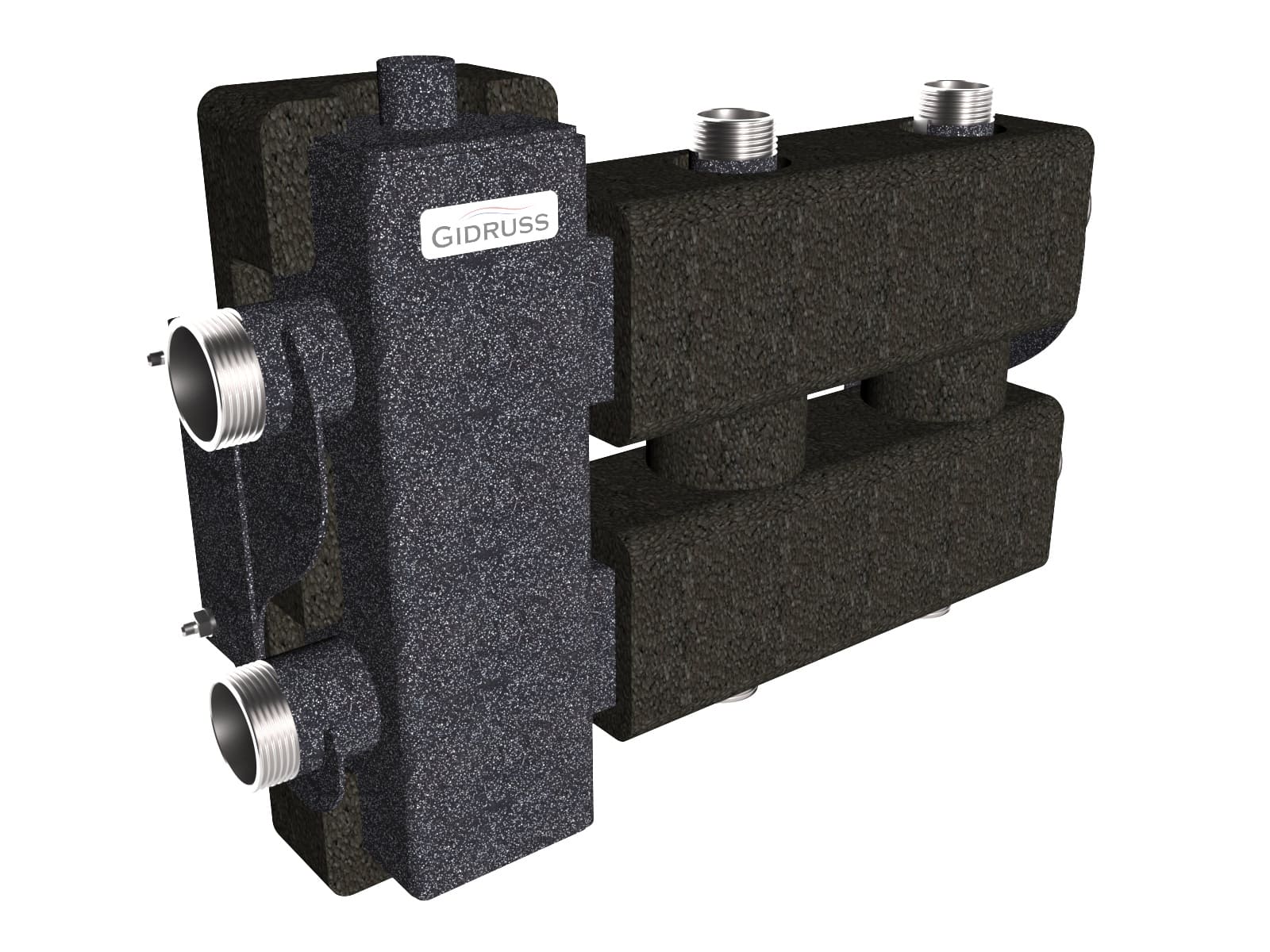

Балансировочный коллектор BM-80-3DU.EPP (до 80 кВт, подкл. котла G 1¼″, 1+1 контура G 1″, боковой контур G 1¼″, 4D-кронштейны K.UMS, EPP-термоизоляция)

Гидрострелка с коллектором на 3 контура (балансировочный коллектор в конфигурации 1+1+1) предназначен для энергоэффективной гидрообвязки котельной частного дома до 700 м² с одним напольным или двумя настенными котлами.

За счет чего коллектор с гидрострелкой на 2+1 контура может сэкономить до 1% энергоресурсов?

Экспериментальным путем было установлено, что EPP-теплоизоляция, снижает теплоотдачу коллектора с гидрострелкой BM-80-3D.EPP на 140-150 Вт (при температуре коллектора 65-75°С) а при среднегодовом расходе энергии 20 кВт (статистический показатель для дома 250-400 м²) эта потеря составит как раз 1 %. Контраргумент, что котельную нужно всегда отапливать не работает, так как при нормальном утеплении стен, остаточного тепла от самого котла и от трубной обвязки вполне достаточно для комфортной температуры большинство дней в году, а для холодной пятидневки в котельной в любом случае должен стоять радиатор с термоголовкой, особенно это актуально для центрального, южного и приволжского, федеральных округов.

Почему BM-80-3DU.EPP очищает теплоноситель от воздуха и шлама лучше других?

Встроенный нержавеющий сепаратор в виде поперечной полноразмерной перфорированной пластины:

• За счет завихрения потока самого воздухо-насыщенного теплоносителя из подающей линии котла, обеспечит эффективное всплытие пузырьков воздуха с последующим их отведением через верхний штуцер гидрострелки и подключенного к нему автоматического воздухоотводчика.
• За счет завихрения самого загрязненного шламом потока теплоносителя из обратной линии системы осаждает механические примеси в отстойнике гидрострелки с последующем их выведением через подключенный дренажный кран.
• Так же сепаратор препятствует пробиванию котловым насосом бокового контура реактивной струей, что часто вызывает паразитный поток отключенного автоматикой бокового контура.

Как коллектор с гидрострелкой на 3 контура от Gidruss повышает надежность всей системы?

• Бесшовная труба резьб и конструкционная сталь 09Г2С прослужит не одно десятилетие.
• Кронштейны с регулировкой 4 параметров в комплекте позволяют отрегулировать вылет трубной обвязки таким образом, чтобы он оказалось в одной плоскости, что существенно снижает кол-во соединений, экономит фитинги и трубы, а так же работу мастера.

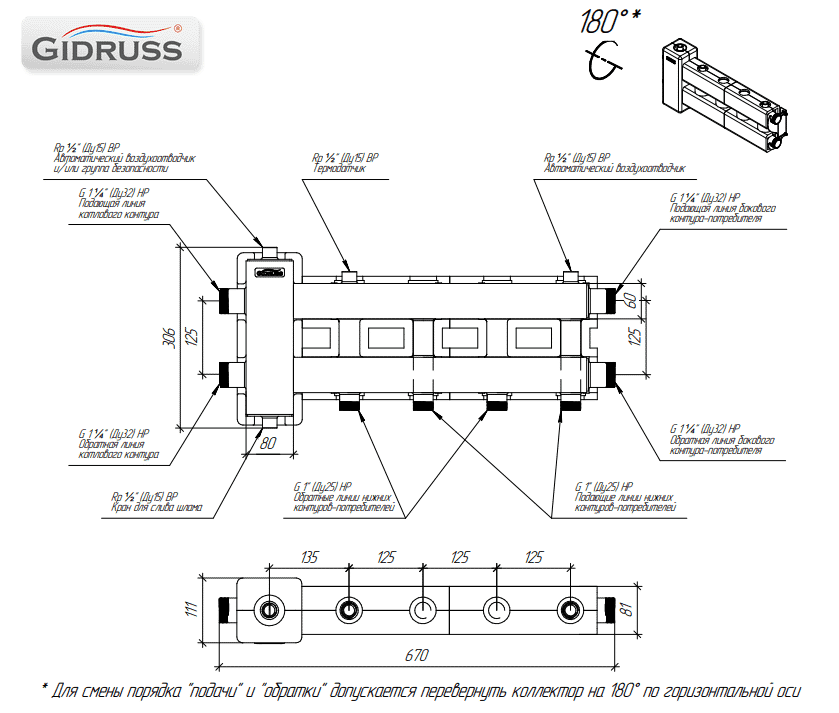

Варианты компоновок котельной с BM-80-3DU.EPP на 3 (1+1+1) контура и их ограничения.

• Коллектор с гидрострелкой имеет 3 контура на 1 дюйм с межосевым расстоянием 125 мм.
• Подключение котла может осуществляться как справа так и слева.
• Для изменения порядка подающих линий вертикальных потребителей нужно перевернуть коллектор на 180 градусов по горизонтальной оси.
• Если Ваш котел менее 40 кВт и Вам достаточно магистрали G 1" - используйте BM-60-3DU.EPP.
• Если используется настенный котел мощностью до 30 кВт с остаточным напором менее 1.7 м³/ч - используйте BMSS-40-3DU.
• Если Вам нужно два из трех контуров подвести вертикально с одной стороны - заказывайте модель BM-80-3D.EPP.
• Если Вы хотите использовать схему со встроенным между коллектором и гидрострелкой грязевиком и/или резервным электрокотлом без насоса (работающего в дежурном режиме за счет циркуляции насосов-потребителей), используйте сборку GR-80-32.EPP + MK-100-2.EPP.
• Для котельных с полипропиленовыми трубопроводами в целях исключения внутренней коррозии из-за проникновения молекул кислорода заказывайте BMSS-80-3DU.EPP.

Технические характеристики:

• Материал исполнения - Конструкционная сталь
• Количество контуров - 3
• Максимальная подача, м³/ч - 3.4
• Мощность максимальная, кВт - 80
• Максимальная отапливаемая площадь, м² - 700
• Магистральное присоединение - G 1¼″ (НР)
• Подключения потребителей - G 1″ (НР)
• Доп. присоединение - Rp ½″ (ВР)
• Межосевое расстояние, мм - 125
• Вылет от стены, мм - 75-105
• Размеры упаковки, (Д x Ш х В), мм - 480 x 330 x 120
• Объем упаковки, м³ - 0.0190
