Балансировочный коллектор BM-60-3DU.EPP (до 60 кВт, подкл. котла G 1″, 1+1+1 контура G 1″, 4D-кронштейны K.UMS, EPP-термоизоляция)

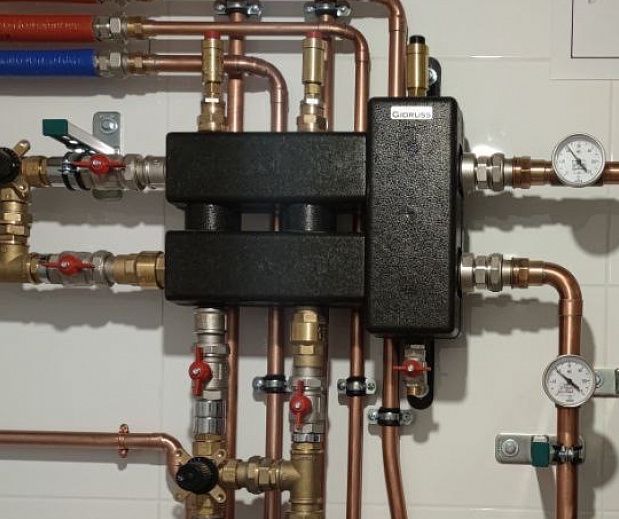

Коллектор отопления с гидрострелкой на 3 (1+1+1) контура (балансировочный коллектор) предназначен для энергоэффективной гидрообвязки котельной частного дома до 500 м² с одним напольным или двумя настенными котлами.

За счет чего коллектор с гидрострелкой от Gidruss может снизить счета за газ до 1,5%?

Экспериментальным путем было установлено, что EPP-теплоизоляция, снижает теплоотдачу коллектора с гидрострелкой BM-60-3D.EPP на 140-150 Вт (при температуре коллектора 65-75°С) а при среднегодовом расходе энергии 10 кВт (статистический показатель для дома 150-200 м²) эта потеря составит как раз 1,5 %. Контраргумент, что котельную нужно всегда отапливать не работает, так как при нормальном утеплении стен, остаточного тепла от самого котла и от трубной обвязки вполне достаточно для комфортной температуры большинство дней в году, а для холодной пятидневки в котельной в любом случае должен стоять радиатор с термоголовкой, особенно это актуально для центрального, южного и приволжского, федеральных округов.

Почему BM-60-3DU.EPP очищает теплоноситель от воздуха и шлама лучше других?

Встроенный нержавеющий сепаратор в виде поперечной полноразмерной перфорированной пластины:

• за счет завихрения потока самого воздухо-насыщенного теплоносителя из подающей линии котла, обеспечит эффективное всплытие пузырьков воздуха с последующим их отведением через верхний штуцер гидрострелки и подключенного к нему автоматического воздухоотводчика;
• за счет завихрения самого загрязненного шламом потока теплоносителя из обратной линии системы осаждает механические примеси в отстойнике гидрострелки с последующем их выведением через подключенный дренажный кран;
• препятствует пробиванию котловым насосом бокового контура реактивной струей, что часто вызывает паразитный поток отключенного автоматикой бокового контура.

Как коллектор отопления на 2 - 3 контура от Gidruss повышает надежность всей системы?

Кронштейны с регулировкой 4 параметров в комплекте позволяют отрегулировать вылет трубной обвязки таким образом, чтобы он оказалось в одной плоскости, что существенно снижает кол-во соединений, экономит фитинги и трубы, а так же работу мастера.

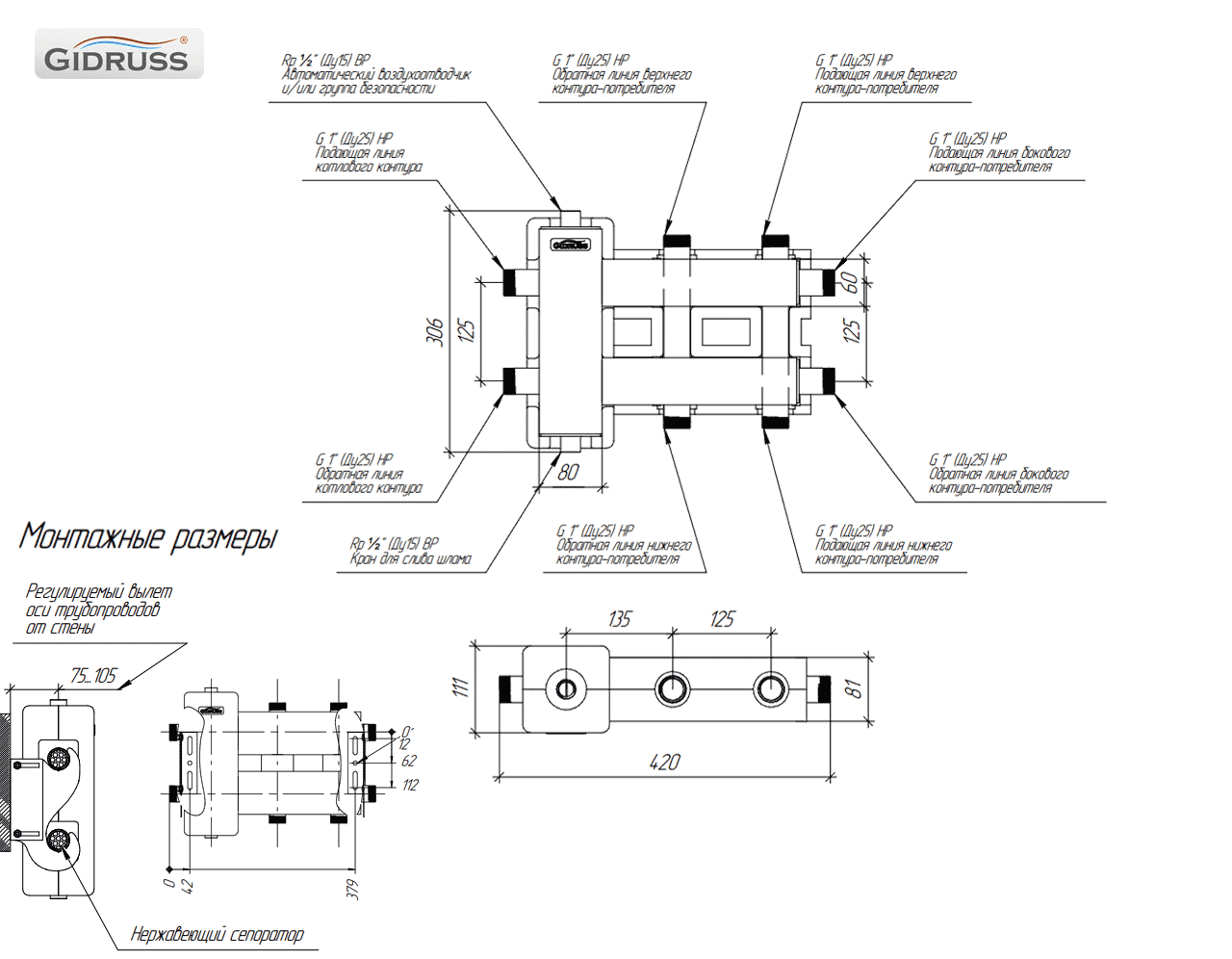

Варианты компоновок котельной с BM-60-3DU.EPP на 2+1 контура и их ограничения:

• Коллектор с гидрострелкой имеет 3 контура на 1 дюйм с межосевым расстоянием 125 мм.
• Подключение котла может осуществляться как справа так и слева.
• Для изменения порядка подающих линий вертикальных потребителей нужно перевернуть коллектор на 180 градусов по горизонтальной оси.
• Если Вам недостаточно магистрального присоединения G 1" - используйте BM-80-3DU.EPP.
• Если используется настенный котел мощностью до 30 кВт с остаточным напором менее 1.7 м³/ч - используйте BMSS-40-3DU.
• Если Вам нужно два из трех контуров подвести вертикально с одной стороны заказывайте модель BM-60-3D.EPP.
• Если Вы хотите использовать схему со встроенным между коллектором и гидрострелкой грязевиком и/или резервным электрокотлом без насоса (работающего в дежурном режиме за счет циркуляции насосов-потребителей), используйте отдельно гидрострелку GR-60-25.EPP и коллектор отопления на 3 контура MK-60-3DU.EPP.
• При реконструкции котельных из полипропилена рекомендуем взять нержавеющий вариант BMSS-60-3DU.EPP..
• При реконструкции котельных с настенным котлом до 30 кВт на 3/4 дюйма без возможности изменить однотрубную обвязку радиаторной сети, требующей повышенную подачу рекомендуем использовать кольцевой коллектор RMSS-40-2.

Технические характеристики:

• Материал исполнения - Конструкционная сталь;
• Количество контуров - 3;
• Максимальная подача, м³/ч - 2.6;
• Мощность максимальная, кВт - 60;
• Максимальная отапливаемая площадь, м² - 500;
• Магистральное присоединение - G 1″ (НР);
• Подключения потребителей - G 1″ (НР);
• Доп. присоединение - Rp ½″ (ВР);
• Межосевое расстояние, мм - 125;
• Вылет от стены, мм - 75-105;
• Размеры упаковки, (Д x Ш х В), мм - 480 x 330 x 120;
• Объем упаковки, м³ - 0.01901;
• Масса брутто, кг - 7.1.
