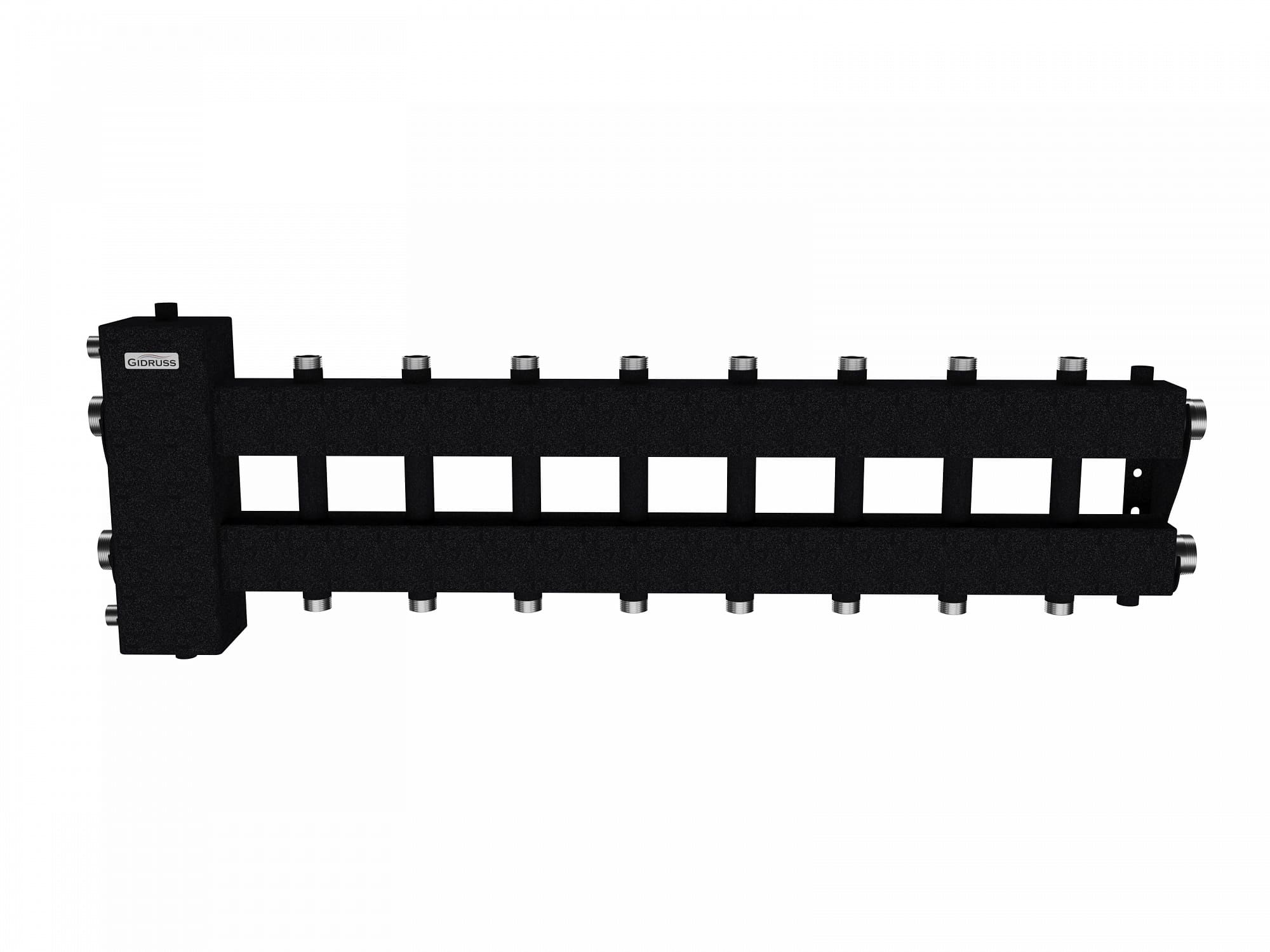

Балансировочный коллектор BM-150-9DU (до 150 кВт, подкл. котла G 1½″, 4+4 контура G 1″ + 1 боковой контур G 1½″)

Коллектор с гидрострелкой (балансировочный коллектор) применяется в системах отопления до 1200 м² для соединения одного или нескольких котлов с 8-9 потребителями в конфигурации 4+4+1.

Почему BM-150-9DU очищает теплоноситель от воздуха и шлама лучше всех аналогов?

Встроенный нержавеющий сепаратор в виде поперечной полноразмерной перфорированной пластины:

• За счет завихрения потока самого воздухо-насыщенного теплоносителя из подающей линии котла, обеспечит эффективное всплытие пузырьков воздуха с последующим их отведением через верхний штуцер гидрострелки и подключенного к нему автоматического воздухоотводчика.
• За счет завихрения самого загрязненного шламом потока теплоносителя из обратной линии системы осаждает механические примеси в отстойнике гидрострелки с последующем их выведением через подключенный дренажный кран.
• Так же сепаратор препятствует пробиванию котловым насосом бокового контура реактивной струей, что часто вызывает паразитный поток отключенного автоматикой бокового контура.

Как коллектор с гидрострелкой на 9 контуров повышает надежность всей системы?

• Конструкционная сталь 09Г2С более коррозионно-стойкая чем ст20 и ст3 и прослужит не одно десятилетие.
• Кронштейны с регулировкой 4 параметров в комплекте позволяют отрегулировать вылет трубной обвязки таким образом, чтобы он оказалось в одной плоскости, что существенно снижает кол-во соединений, экономит фитинги и трубы, а так же работу мастера.
• Боковые доп. подключения для резервного котла ¾ ″ снижают кол-во соединений, повышая надежность.

Как установить балансировочный коллектор на 8-9 контуров?

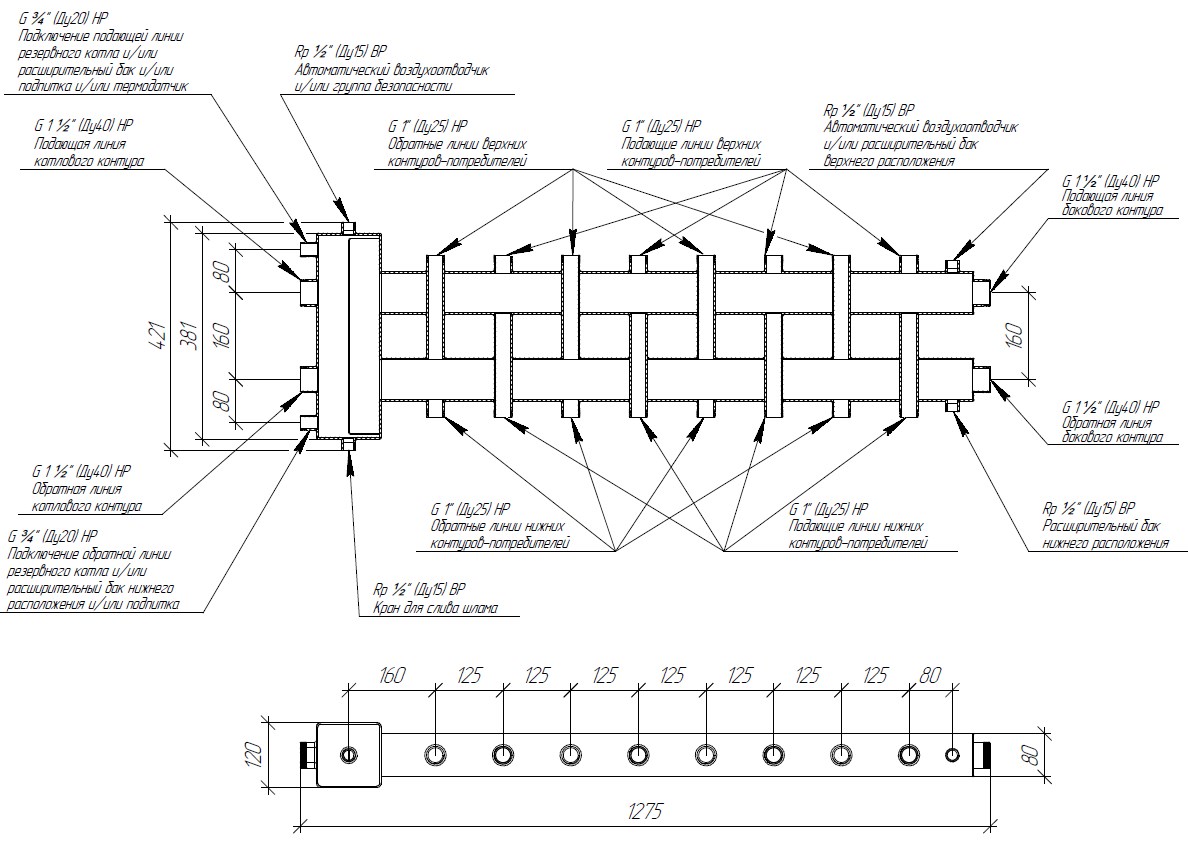

• Коллектор с гидрострелкой имеет 8 вертикальных контуров G 1″ (межосевое расстояние 125 мм), 4 из которых направлены вниз и 4 вверх + 1 боковой контур повышенной производительности G 1½″ (межосевое расстояние 160 мм).
• Подключение котла может осуществляться как справа так и слева.
• Для изменения порядка подающих линий вертикальных потребителей нужно перевернуть коллектор на 180 градусов по горизонтальной оси.
• Для более надежных систем или для объектов с повышенным с полипропиленовыми трубопроводами в целях исключения внутренней коррозии из-за проникновения молекул кислорода заказывайте BMSS-150-9DU.
• Если необходимо все 9 контуров расположить вертикально - заказывайте BM-150-11DU.
• Если Вам необходимо подключить к системе несколько котлов - заказывайте следующие позиции:
  • комплект соединений FIT.KBRS-50;
  • модульный коллектор MK-150-2x25 для обвязки двух настенных котлов до 60 кВт каждый;
  • модульный коллектор MK-150-2x32 для обвязки трех настенных котлов до 75 кВт каждый;
  • модульный коллектор MK-150-4x32 для обвязки двух напольных котлов до 60 кВт каждый.

Технические характеристики:

• Материал исполнения - Конструкционная сталь
• Количество контуров - 9
• Максимальная подача, м³/ч - 6.4
• Мощность максимальная, кВт - 150
• Максимальная отапливаемая площадь, м² - 1200
• Магистральное присоединение - G 1½″ (НР)
• Подключения потребителей - G 1″ (НР)
• Доп. присоединение - Rp ½″ (ВР)
• Межосевое расстояние, мм - 125/160
• Вылет от стены, мм - 90-120
• Размеры упаковки, (Д x Ш х В), мм - 1370 x 480 x 155
• Объем упаковки, м³ - 0.10193
• Вес - 40
