Газовая горелка BALTUR TBG 35
- Профессиональные консультанты
- Опытные монтажники
- Оперативная доставка от
1 дня - Любые способы оплаты заказа
- Обмен или возврат товара
Одноступенчатая горелка с диапазоном мощности от 80 до 410 кВт.
| Артикул: | 17320010 |
| Тепловая Мощность Мин: | 80 кВт |
| Тепловая Мощность Макс: | 410 кВт |
| Расход Газа (метан) Мин: | 8,05 нм³/ч |
| Расход Газа (метан) Макс: | 41,23 нм³/ч |
| Электропитание: | 1ф 230В |
| Тип регулировки: | Одноступенчатая |
| Размер упаковки Д х Ш х В (мм): | 1010x490x390 |
| Вес НЕТТО/БРУТТО (кг): | 28/30 |
Технические и функциональные характеристики
- Газовая горелка с низкими выбросами оксидов азота и CO (класс III) в соответствии с требовании европейского норматива EN676.
- Одноступенчатая (вкл/выкл).
- Подходит для работы на любой топке в соответствии с европейским нормативом EN303.
- Высокая производительность вентилятора, небольшое потребление электроэнергии, низкий уровень шума.
- Образование газовоздушной смеси в воздуходувной трубе.
- Воздуходувная труба возврата сожженного газа, способная достигать очень низких значений выделения загрязняющих веществ, в частности оксидов азота (Nox).
- Упрощенное управление благодаря тому, что блок смешивания может быть снят без необходимости демонтажа горелки с котла.
- Регулировка расхода воздуха на горение.
- Регулировка газа посредством рабочего двухступенчатого клапана с электромагнитным управлением.
- Возможность добавления устройства для контроля уплотнения клапана.
- Оборудована одним коннектором с 7 контактами, одним фланцем, одной изолирующей перемычкой для крепления котла.
Конструктивные характеристики
- Вентиляционная часть выполнена из лёгкого алюминиевого сплава.
- Высокоэффективный центробежный вентилятор.
- Воздухозаборник с дроссельной заслонкой для регулировки расхода воздуха.
- Стяжной фланец для крепления скользящего котла с регулировкой выступа головки под различные типы горелок.
- Регулирумая воздуходувная труба с форсункой из нержавеющей стали и диском дефлектора из стали.
- Окошко для контроля пламени.
- Привод вентилятора ― однофазный электрический двигатель для TBG 45, трехфазный для TBG 60.
- Переключатель давления воздуха, обеспечивающий наличие воздуха горения.
- Ручная регулировка потока.
- Газовая рампа с клапаном безопасности и рабочим клапаном 1-й/2-й ступеней с электромагнитным приводом, реле минимального давления, регулятором давления и газовым фильтром.
- Проверка наличия пламени через ионизацию электродов.
- Щит управления с мнемосхемой и яркими контрольными лампочками функционирования и блокировки, выключатель пуска/останова и кнопка разблокировки горелки.
- Автоматическое оборудование контроля и управления для горелок, соответствующее европейским стандартам EN298.
- Электрические соединения выполнены на печатной схеме.
- Высоконадежные разъемы для соединения с газовой рампой.
- Розетка с 7 контактами для электропитания горелки и подключения термостата.
- Подготовлена для подключения к микроамперметру с ионизационным кабелем.
- Электропроводка класса защиты IP44.
Размеры горелки:
|
A мм |
А1 мм |
А2 мм |
В1 мм |
В2 мм |
В5 мм |
С мм |
D мм |
Е мм |
F мм |
I мм. |
I1 мм |
L мм |
M мм |
N мм |
|
440 |
210 |
230 |
270 |
108 |
160 |
860 |
140-300 |
137 |
133 |
215 |
215 |
200-245 |
M12 |
145 |
Соответствие горелка рампа:

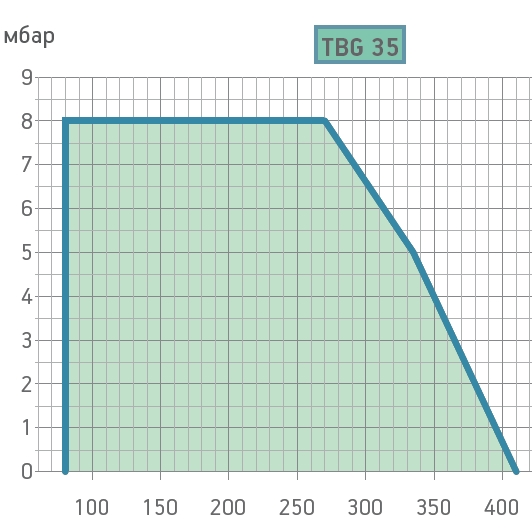

Рабочий диапазон горелки (график):
|
Вид газа |
Кривая на графике |
Версия |
P.Max** мбар |
Исполн. |
Газовая рампа Код. |
Рег.давления газа с фильтром Код |
Адаптер горелка/рампа Код |
Контроль герметич. клап. Код |
Схема. |
|
ПРИР. |
111A |
CE/EXP |
360 |
|
19990545
|
в комплекте |
96000005 |
- |
M2 |
|
CTV |
19990545
|
в комплекте |
96000005 |
98000100 |
M2 |
||||
|
ПРИР. |
111B |
CE/EXP |
360 |
|
19990546
|
в комплекте |
96000004 |
- |
M2 |
|
CTV |
19990546
|
в комплекте |
96000004 |
98000100 |
M2 |
||||
|
ПРИР. |
111C |
CE/EXP |
360 |
|
19990547
|
в комплекте |
96000004 |
- |
M2 |
|
CTV |
19990547
|
в комплекте |
96000004 |
98000100 |
M2 |
||||
|
ПРИР. |
111D |
CE/EXP |
360 |
|
19990548
|
в комплекте |
- |
- |
M2 |
|
CTV |
19990548
|
в комплекте |
- |
98000100 |
M2 |
||||
|
Вид газа |
Версия |
P.Min* мбар. |
Исполн. |
Газовая рампа Код |
Рег.давления газа с фильтром Код |
Адаптер горелка/рампа Код |
Контроль герметич. клап. Код |
Схема. |
|
|
LPG |
CE/EXP |
30 |
|
19990545
|
в комплекте |
96000005 |
- |
M2 |
|
|
CTV |
19990545
|
в комплекте |
96000005 |
98000100 |
M2 |
||||
Стандартная комплектация:
Примечания:
