Заземление бойлера необходимо в первую очередь для снятия и отвода блуждающих токов с бойлера косвенного нагрева до того, как они попадут на основное тело изделия. Нержавеющая сталь не может работать как проводник электрического тока, что ведет к быстрому разрушению её оксидной пленки и растворению металла, образуя свищ (дырки).
Необходимые материалы и инструменты:
- Медный провод сечением ≥ 4 мм².
- Стальные хомуты для обжатия провода.
- Мультиметр для измерения напряжения и сопротивления.
- Заземляющий стержень/шина (если контур отсутствует).
- Изоляционная лента или термоусадка.
Этапы выполнения заземления
1. Подготовка
1.1. Отключите электропитание бойлера (если он подключен к сети).
1.2. Проверьте технический паспорт:
1.3. Проверьте заземление источника ГВС (газовый котел, электрокотел), они также должны быть заземлены (бывает, что подключают котлы через стабилизатор напряжения без заземления)
- Убедитесь, что бойлер KRATS установлен согласно схеме (раздел 2 паспорта).

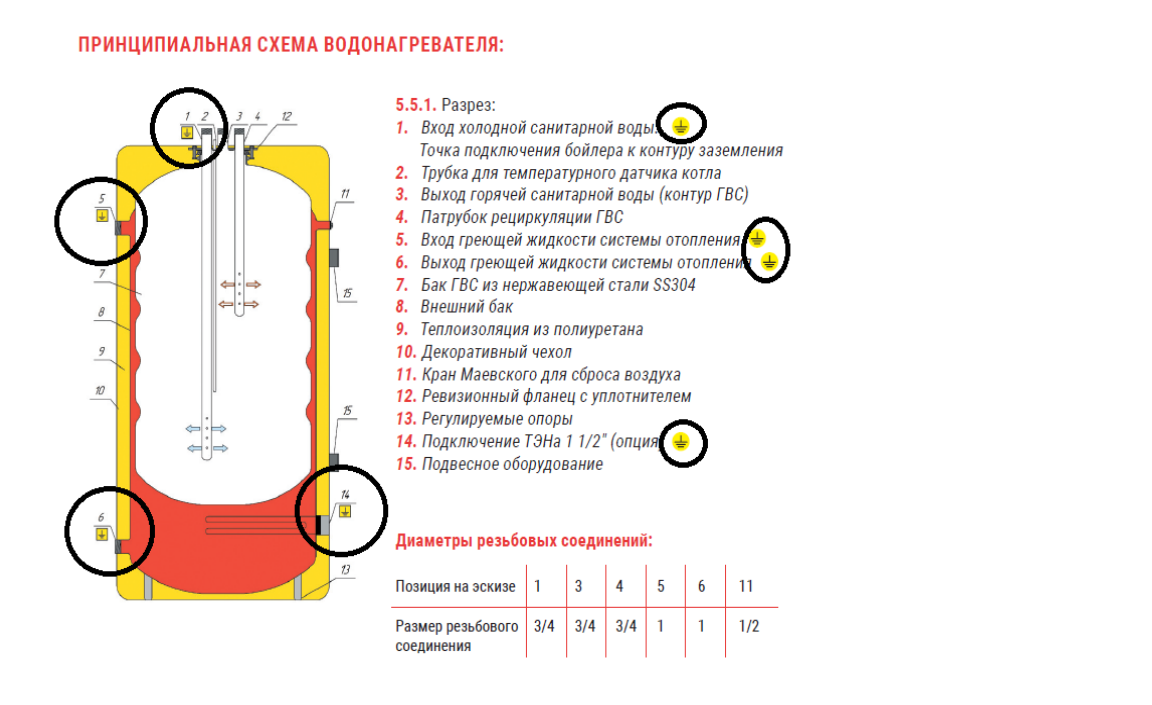

- Найдите точку подключения заземления — патрубок «Вход холодной воды» и другие точки с обозначением как изображено на схеме ниже.
- Если установлен ТЭН, то нужно выполнить заземление (пункт 14 на рисунке ниже)
2. Установка заземляющего провода
2.1. Навивка провода на патрубок:
- Сделайте 3–5 витков медного провода вокруг патрубка.
- Следите, чтобы провод плотно прилегал к металлу.
2.2. Обжатие хомутом:
- Закрепите провод стальным хомутом и затяните до полной фиксации.
- Убедитесь, что нет зазоров между проводом и патрубком.
3. Подключение к заземляющему контуру
3.1. Проложите провод к заземляющей шине/стержню:
- Избегайте перегибов и повреждения изоляции.
3.2. Соединение с контуром:
- Если используется стержень: закрепите провод сваркой или болтом.
- Если используется шина: подключите через клемму.
4. Проверка сопротивления заземления
4.1. Измерьте сопротивление:
- Переведите мультиметр в режим измерения сопротивления (Ω).
- Подключите один щуп к точке заземления на бойлере, второй — к контуру.
- Норма: ≤ 4 Ом.
4.2. Если сопротивление выше:
- Проверьте качество навивки и соединений.
- Убедитесь, что контур заземления исправен.
5. Проверка напряжения

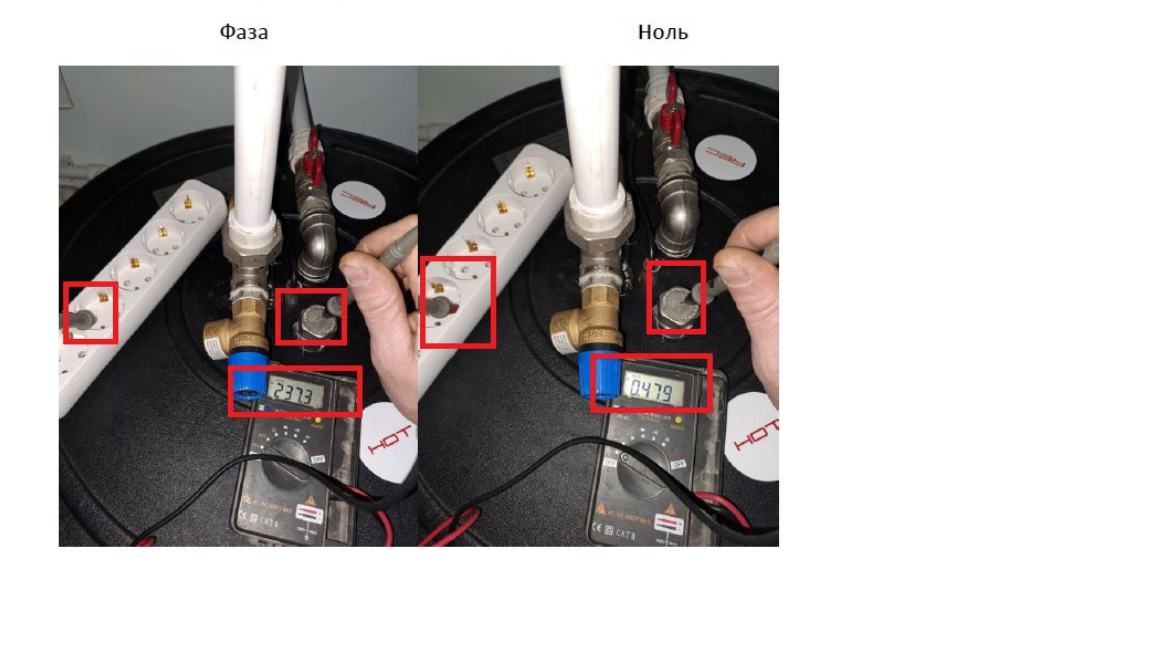

5.1. Измерьте напряжение на корпусе:
- Переведите мультиметр в режим измерения напряжения (V~).
- Подключите один щуп к корпусу бойлера KRATS, второй — к фазе и нулю сети.
- Допустимое значение: 0.000 В (любое напряжение — нарушение гарантии!). Пример ниже:
6. Завершение работ
6.1. Изолируйте соединения изолентой.
6.2. Включите питание и проверьте работу бойлера (если электрический).
6.3. Повторно измерьте напряжение на корпусе — должно остаться 0 В.
